개요

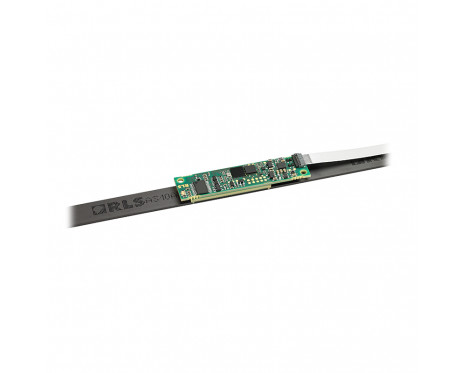

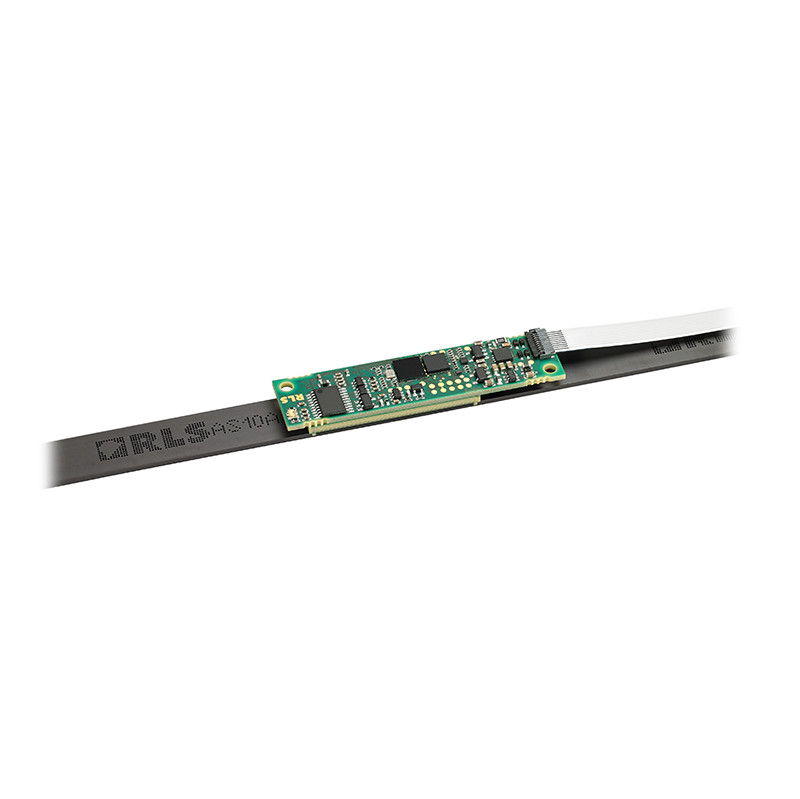

LF11 is a board-level absolute linear magnetic encoder system designed for motion control applications as a position and velocity control loop element.

The miniature design and low weight of the encoder system make it suitable for applications with limited space in relatively clean environments.

기능

  • True absolute system
  • Small footprint 50 × 12 × 5 mm
  • Resolutions up to ~0.244 μm
  • Axis lengths up to 16.3 m
  • BiSS C unidirectional

이점

  • Suitable for highly dynamic control loops
  • Speeds up to 7 m/s at 0.976 μm resolution
구성 및 구매 Configure

제품 데이터

시스템

엔코더 유형
절대
판독 유형
리니어
시스템 정확도
±30 μm/m at 0.2 mm ride height
반복정도
<1 μm
자기이력 현상
< 2 μm, 최대 설치 높이 0.2 mm
자극 간격
2 mm

전기

공급 전압
5 V ±5 %
Set-up time
< 1초
전류 소모
< 160 mA at 5 V power supply

환경

습도
0 ~ 70 %(비응축)
온도
Storage: –20 °C to +85 °C, 작동 시: 0 °C ~ +55 °C
