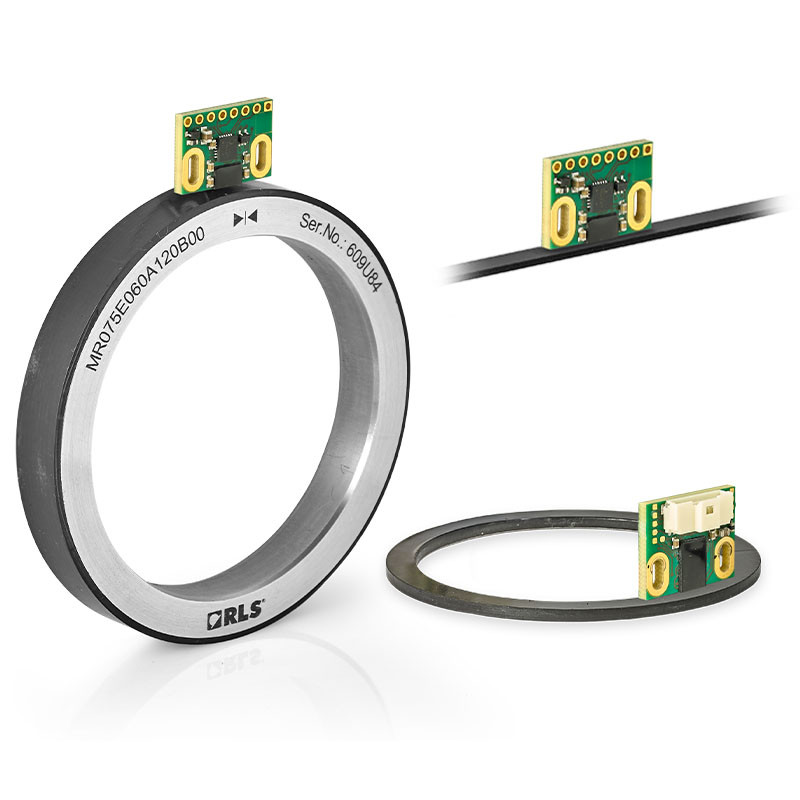

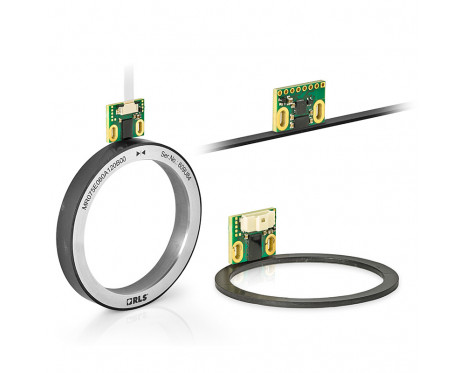

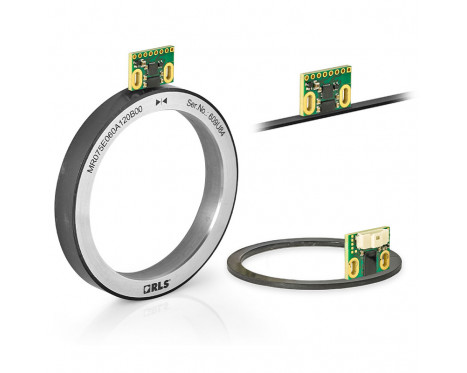

RLB는 PCB 센서와 마그네틱 스케일 또는 링으로 구성된 PCB 형태의 증분형 엔코더 센서 시스템입니다. 임베디드 모션 제어 분야에서 공간이 협소한 곳의 위치 제어 루프 피드백 요소로 사용할 목적으로 설계되었습니다.

절대 위치 정보는 주기적으로 자화된 스케일로, 자극 간격이 2 mm입니다. 링의 원심 방향 혹은 축 방향 판독이 가능합니다.

기능

  • 증분형 직각 위상 A, B, Z (RS422)
  • 고유한 또는 주기적, 양방향 인덱스 출력
  • 로터리 분야에 지원되는 분해능 최대 622,592 cpr(76 폴 링)

이점

  • 초소형 디자인
  • 고속 작동
  • RoHS 준수
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
증분
판독 유형
로터리, 리니어, 원심 방향, 축 방향
출력
RS422, 증분
최대 분해능
13비트
MS 스케일의 정확도 등급
±40 µm
반복정도
동일 방향으로 이동을 위해 분해능 단위 이상
자기이력 현상
< 2 μm, 최대 설치 높이 0.2 mm
자극 간격
2 mm
Max. interpolation factor
8,192
MS 스케일의 최대 길이
50 m

전기

공급 전압
5 V ±0.25 V– 판독 헤드의 전압
전류 소모
< 30mA
출력
RS422, 증분

기계

질량
RLC 판독 헤드 1.25 g; 마그네틱 스케일 MS05 30 g/m; 원심 방향 및 축 방향 링의 경우 마그네틱 링 데이터 시트 참조

환경

RoHS
EU 지시문 2002/95/EC 준수
충격(11 ms)
300 m/s2 (IEC 60068-2-27)
온도
보관 시: -40 °C ~ +85 °C, 작동 시: -30 °C ~ +85 °C
진동(55 Hz ~ 2000 Hz)
300 m/s2 (IEC 60068-2-6)
데이터 시트의 추가 정보
