概述

RLC2IC

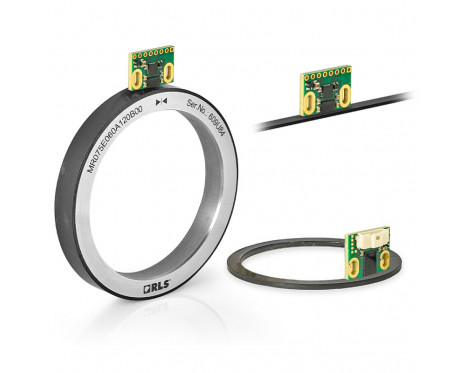

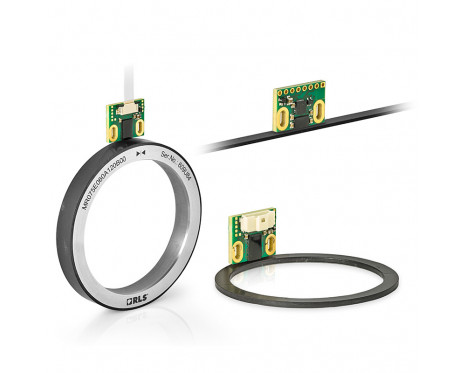

RLB是一款PCB级增量式编码器传感器系统，包括一个PCB传感器，以及一个磁栅尺或磁环。它被设计用于嵌入式运动控制应用，作为空间受限应用中的位置控制回路反馈元件。

信息载体是磁极间距为2 mm的周期性磁栅尺。可径向或轴向读取磁环。

特性

  • 增量式正交输出信号A、B、Z (RS422)
  • 独特或周期性的双向零位脉冲
  • 旋转应用分辨率达622,592 cpr（含76个磁极的磁环）

优点

  • 微型设计
  • 高速运行
  • 符合RoHS标准
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式
读取类型
径向, 旋转, 直线, 轴向
输出
RS422, 增量式
最大分辨率
13位
MS磁栅尺精度等级
±40 µm
重复精度
在同一方向运动时优于单位分辨率
磁滞
间隙达0.2 mm时< 2 μm
极距
2 mm
Max. interpolation factor
8,192
MS磁栅尺最大长度
50 m

电气

电源电压
5 V ±0.25 V — 读数头电压
电流消耗
< 30mA
输出
RS422, 增量式

机械

质量
RLC读数头1.25 g；磁栅尺MS05 30 g/m；关于径向和轴向磁环，请参阅磁环规格手册

环境

RoHS
符合欧盟指令2002/95/EC
冲击 (11 ms)
300 m/s2 (IEC 60068-2-27)
温度
存储：-40 °C至+85 °C, 工作：-30 °C至+85 °C
振动（55 Hz至2000 Hz）
300 m/s2 (IEC 60068-2-6)
更多信息请参阅规格手册

行业

电机 平衡架 医疗 机器人
