概觀

RLS product video

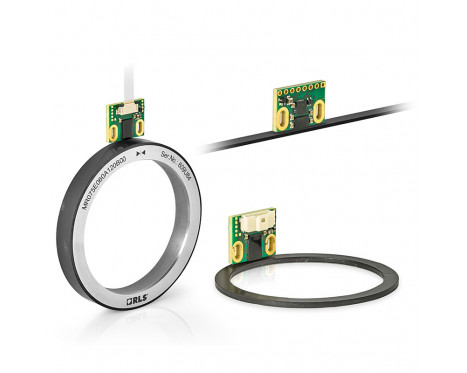

RLB 是一款 PCB 級增量式編碼感測器系統,包含 PCB 感測器和磁性尺(或磁性環)。此系統是為滿足嵌入式運動控制應用而設計,可在空間受限的應用領域中做為位置控制迴路回饋原件。

資訊載體係極點長度為 2 mm 的週期性磁性尺,該環可進行徑向或軸向讀取。

特徵

  • 增量式正交 A、B、Z (RS422)
  • 獨特或週期性雙向索引脈衝
  • 旋轉應用可達 622,592 cpr 的解析度(76 推桿環)

優點

  • 微型設計
  • 高速運作
  • 遵循 RoHS 標準
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
讀取類型
徑向, 旋轉, 線性, 軸向
輸出
RS422, 增量式
最大解析度
13 位元
MS 磁性尺精度等級
±40 µm
重複性
在同一方向優於解析度單位
遲滯
< 2 µm (安裝高度最高至 0.2 mm)
極長度
2 mm
Max. interpolation factor
8,192
MS 磁性尺最長長度
50 m

電氣

供應電壓
5 V ±0.25 V – 讀頭電壓
電流消耗
< 30mA
輸出
RS422, 增量式

機械

質量
RLC 讀頭 1.25 g;磁性尺 MS05 30 g/m;如需瞭解徑向和軸向環,請參閱磁性環資料表

環境

RoHS
符合 EU 指令 2002/95/EC
震動 (11 ms)
300 m/s2 (IEC 60068-2-27)
溫度
存放條件:–40 °C 至 +85 °C, 工作溫度:–30 °C 至 +85 °C
振動(55 Hz 至 2000 Hz)
300 m/s2 (IEC 60068-2-6)
規格資料表提供詳細資訊
