概觀

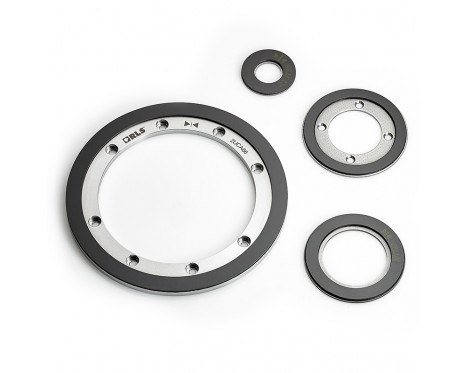

堅固耐用的 RLS 磁環,由硫化彈性鐵氧體層與鋼環牢固連接所組成。硫化彈性鐵氧體層使用 2 mm 或 5 mm 長的磁極點以交替方式進行磁化,組成增量式磁性圖案。


此外,增量式磁圖案中也可加入參考原點磁場特徵。提供獨特、多點或距離編碼參考原點。

特徵

  • 軸向磁環
  • 一流抗污能力
  • 雙向參考原點
  • 採用市場認可的非接觸式感測技術,高度可靠
  • 符合業界標準的數位輸出

優點

  • Non-contact technology
  • Compatible with RLS LM and RLS RoLin family readheads
  • High speed operation
  • Easy mounting
  • Different shaft diameters available
  • Excellent resistance to dirt and dust
  • Unique or periodic reference mark
配置與購買 Configure 規格資料表

產品資料

機械

可用磁環尺寸(外徑)
19.5 mm, 24 mm, 26 mm, 34 mm, 45 mm, 49 mm, 50 mm, 61.3 mm, 80 mm, 100 mm

環境

工作及存放條件
CPE:–40 °C 至 +100 °C, HNBR:–40 °C 至 +160 °C
RoHS
符合 EU 指令 2002/95/EC
規格資料表提供詳細資訊
