概觀

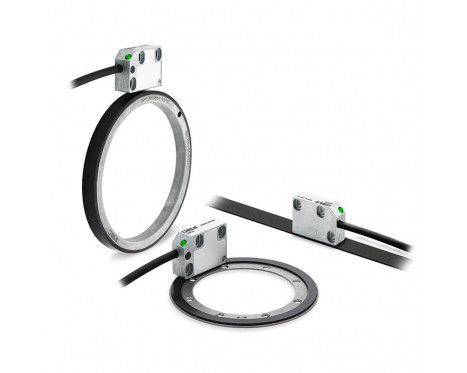

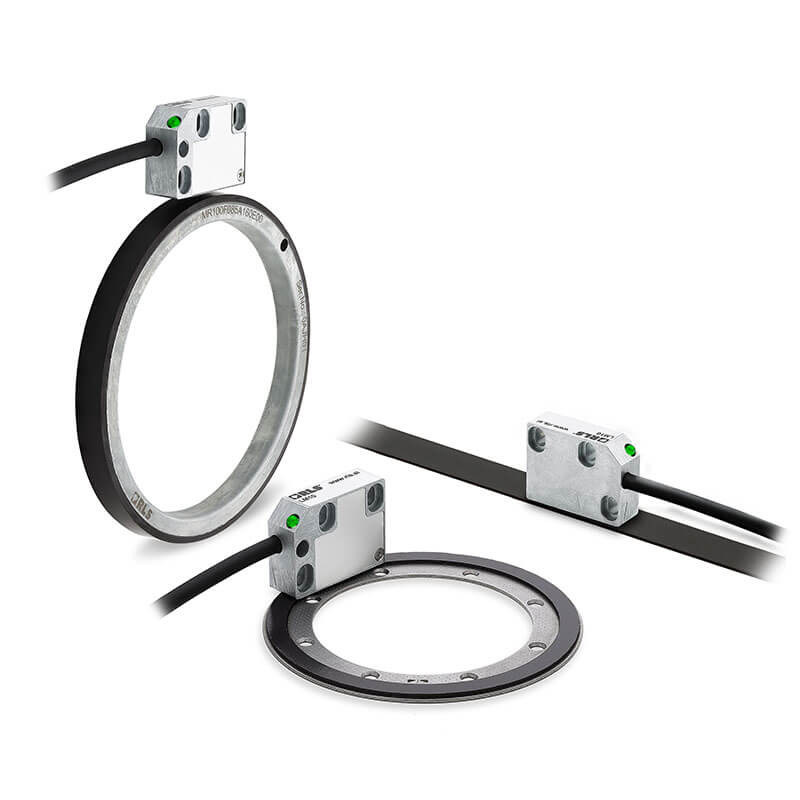

LM10 是一款非接觸式高速磁性編碼器,專為在嚴苛環境中感測線性或旋轉運動所設計。LM10 具備輕巧型密封讀頭,可安裝在距離自黏磁性尺或磁性環最高 1.0 mm 的位置。

特徵

  • 黏貼式參考原點
  • 距離編碼及固定距離參考原點選項
  • 一流抗污能力(等級達 IP68)
  • 軸長可達 100 m
  • 符合業界標準的增量式數位及類比輸出選項

優點

  • 可供客戶選擇的解決方案
  • 高速運作
  • 採用市場認可的非接觸式感測技術,高度可靠
  • 一體式安裝LED
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
讀取類型
徑向, 旋轉, 線性, 軸向
MS 磁性尺精度等級
±10 μm(僅適用於最長 20 m 的長度), ±20 µm, ±40 µm
重複性
< 1 μm(25 °C 時)
遲滯
< 3 μm(安裝高度 0.3 mm)
極長度
2 mm
MS 磁性尺最長長度
100 m

電氣

輸出
增量式, 類比正弦/餘弦

機械

質量
磁性尺 (1 m):60 g,保護箔 (1 m):3.5 g, 讀頭(1 m 纜線,無連接器):57 g、纜線 (1 m):34 g

環境

EMC 放射性
IEC 61000-6-4
抗EMC檢測
IEC 61000-6-2
IP 防護等級
IP68
震動 (6 ms)
300 m/s2 (IEC 60068-2-27)
溫度
存放條件:–40 °C 至 +85 °C, 工作溫度:-10 °C 至 +80 °C(非動態情況下的纜線:-20 °C 至 +85 °C)
振動(55 Hz 至 2000 Hz)
300 m/s2 (IEC 60068-2-6)
規格資料表提供詳細資訊
