Übersicht

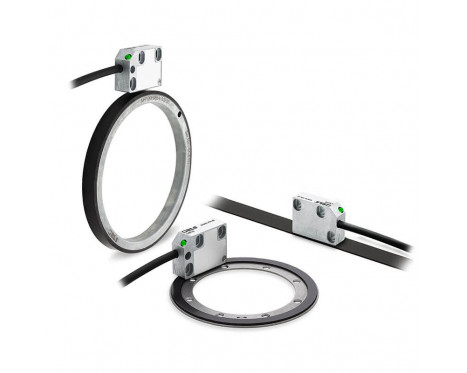

Das LM10 ist ein berührungsloses magnetisches Messsystem für hohe Verfahrgeschwindigkeiten zur Messung von linearen oder rotierenden Bewegungen unter rauen Umgebungsbedingungen. Bestehend aus einem kompakten Abtastkopf und einem selbstklebenden magnetischen Maßband, kann das LM10 Messsystem in einem Abstand von bis zu 1,0 mm vom selbstklebenden magnetischen Maßband oder Messring bewegt werden.
Merkmale
- Referenzmarke zum Kleben
- Wählbare abstandskodierte und periodische Referenzmarke
- Hervorragend geschützt bis IP68, für den Einsatz in rauer Umgebung (optional)
- Achslängen von bis zu 100 m
- Digital- und Analogausgänge nach Industriestandard
Vorteile
- Von Anwendern auswählbare Auflösungen
- Hohe Betriebsgeschwindigkeit
- Hohe Zuverlässigkeit dank berührungsloser Sensortechnologie
- Integrierte Einstell-LED
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Inkrementell
Art der Messung

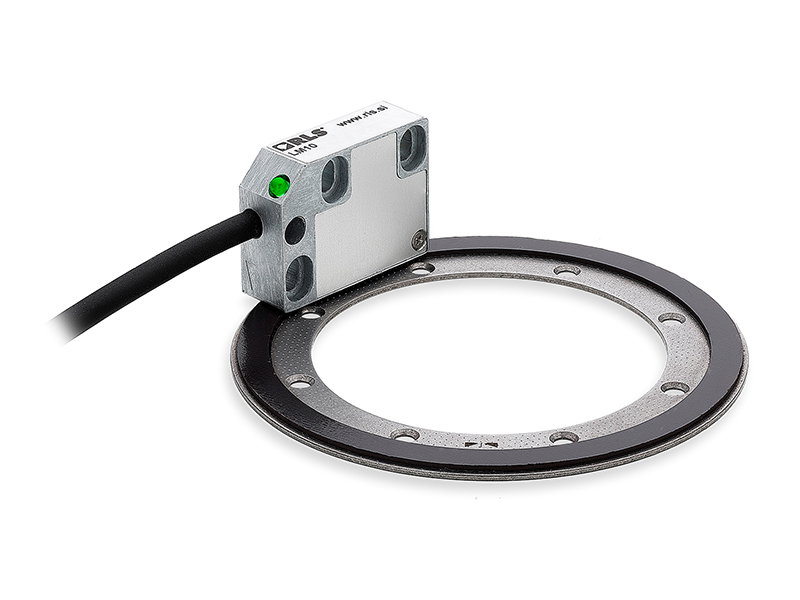

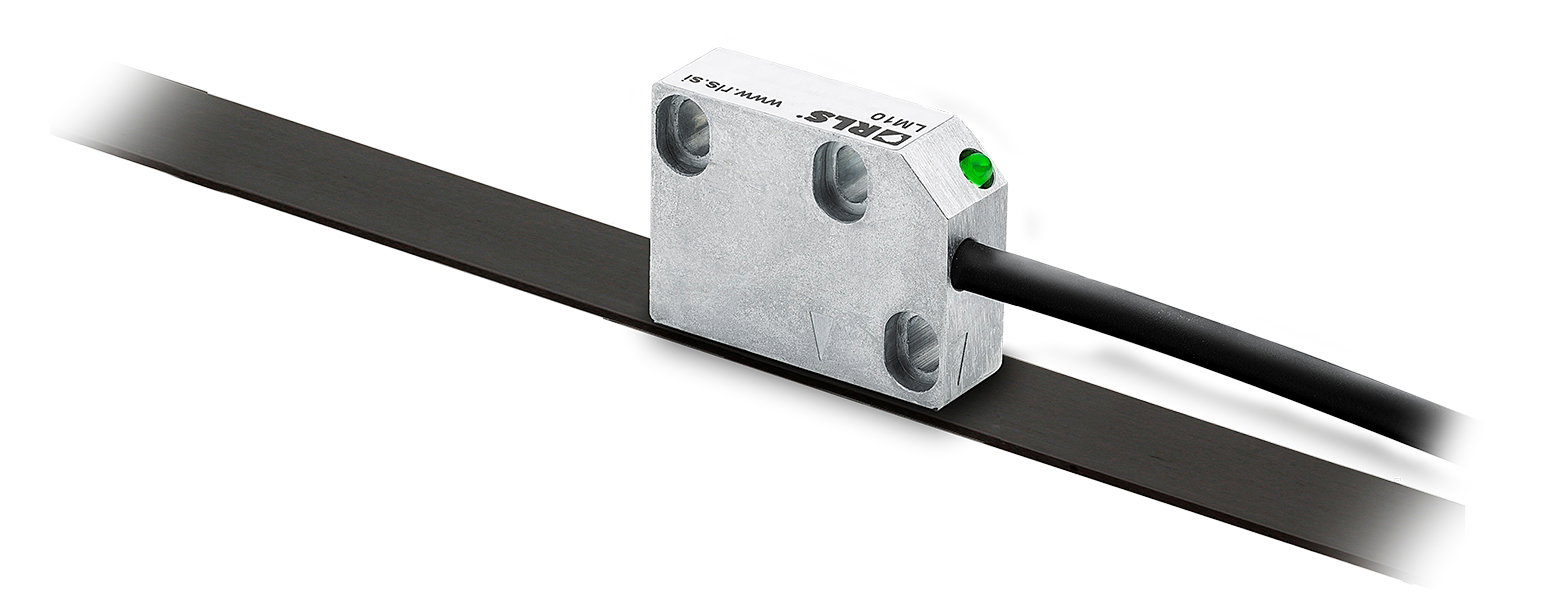

Axial, Linear, Radius, Rotativ
Gesamtgenauigkeit
±10 μm (nur erhältlich für Längen bis zu 20 m), ±20 µm, ±40 µm
Wiederholgenauigkeit
< 1 µm bei 25 °C
Hysterese
< 3 μm (bei 0,3 mm Abtastkopfabstand)
Polteilung
2 mm
Maximale Messlänge für MS Maßband
100 m
Elektrisch
Ausgangssignale
Analog sinusförmig, Inkrementell
Mechanisch
Gewicht
Abtastkopf (1 m Kabel, ohne Stecker) 57 g Kabel (1 m) 34 g , Magnetband (1 m) 60 g, Abdeckfolie (1 m) 3,5 g
Umwelt
EMV-Emission
IEC 61000-6-4
EMV-Störfestigkeit
IEC 61000-6-2
IP-Schutz
IP68
Shocks (6 ms)
300 m/s2 (IEC 60068-2-27)
Temperatur
Betrieb: –10 °C bis +80 °C (Kabel statisch montiert: -20 °C bis +85 °C, Lagerung: -40 °C bis +85 °C
Vibrationen (55 Hz bis 2000 Hz)
300 m/s2 (IEC 60068-2-6)
