概述

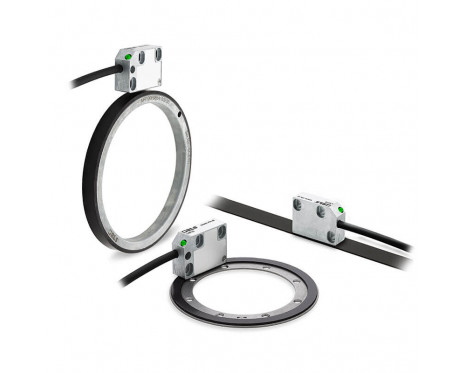

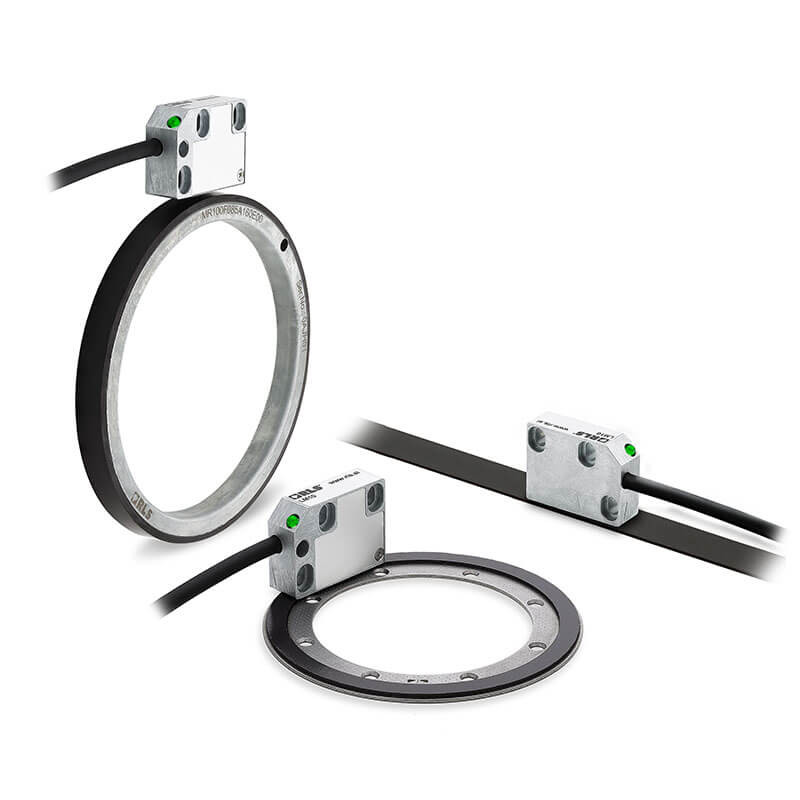

LM10是非接触式、高速磁编码器，可在恶劣环境中用于直线或旋转运动感应。LM10配有一个结构轻巧的密封读数头，距自粘式磁栅尺或磁环1.0 mm。
特性
- 粘贴的参考零位
- 距离编码参考零位和周期参考零位选项
- 优异的抗污能力，防护等级达IP68
- 轴长可达100 m
- 行业标准增量式数字和模拟信号输出选项
优点
- 用户可选的分辨率
- 高速运行
- 采用成熟的非接触式感应技术，可靠性强
- 内置LED安装指示灯
配置并购买
配置
规格手册
产品数据
系统
编码器类型
增量式
读取类型
径向, 旋转, 直线, 轴向
MS磁栅尺精度等级
±10 µm（仅限长度不超过20 m时）, ±20 µm, ±40 µm
重复精度
25 °C时 < 1 μm
磁滞
< 3 μm（间隙为0.3 mm时）
极距
2 mm
MS磁栅尺最大长度
100 m
电气
输出
增量式, 模拟正弦/余弦
机械
质量
磁栅尺 (1 m) 60 g，盖条 (1 m) 3.5 g, 读数头（带1 m电缆，无插头）57 g，电缆 (1 m) 34 g
环境
电磁兼容性辐射
IEC 61000-6-4
电磁兼容性抗扰度
IEC 61000-6-2
IP保护
IP68
冲击 (6 ms)
300 m/s2 (IEC 60068-2-27)
温度
存储：-40 °C至+85 °C, 工作：-10 °C至+80 °C（电缆处于非动态条件：-20 °C至+85 °C）
振动（55 Hz至2000 Hz）
300 m/s2 (IEC 60068-2-6)
