概觀

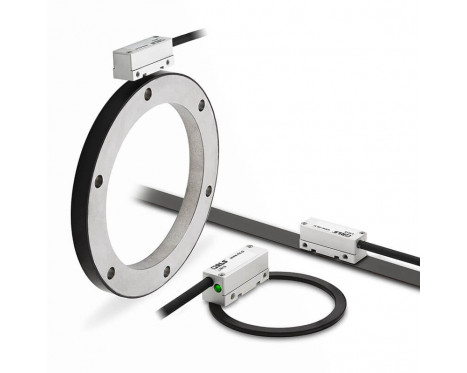

LM13 是一款非接觸式高速線性磁性系統，專為在嚴苛環境中感測線性或旋轉運動所設計。
此系統包含輕巧型讀頭和獨立的自黏磁性尺或磁性環。
特徵
- 解析度達每圈 1,280 至 327,680 計數
- 高速工作可達每分鐘 20,000 轉
- 一體式安裝LED
優點
- 輕巧型讀頭
- 一流抗污能力
- 採用市場認可的非接觸式感測技術，高度可靠
- 工業標準的數位與類比輸出
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
增量式
讀取類型
徑向, 旋轉, 線性, 軸向
輸出
RS422, 增量式, 類比正弦/餘弦
最大解析度
13 位元
精度
±10 µm
MS 磁性尺精度等級
±10 μm（僅適用於最長 20 m 的長度）、±20 μm 及 ±40 μm
重複性
在同一方向優於解析度單位
遲滯
< 4 µm (安裝高度最高至 0.5 mm)
警報
特殊選項 02：高阻抗狀態不發出警報, 特殊選項 07：警報信號與線路驅動器信號平行輸出, 輸出線路 A、B、A-、B- 高阻抗警報
MS 磁性尺線性膨脹係數
~ 17 × 10-6/K
極長度
2 mm
Max. interpolation factor
8,192
MS 磁性尺最長長度
100 m
電氣
供應電壓
4.7 V 至 7 V
Set-up time
10 ms（啟動後初次準備資料的時間）
電流消耗
< 50 mA
連接
15 針 D 型插頭, 15 針腳 HD 型插頭, 9 針 CPC 連接器, 9 針 D 型插頭
輸出
RS422, 增量式, 類比正弦/餘弦
機械
纜線
PUR 高彈性纜線，可搭配拖鏈使用，雙屏蔽
質量
磁性尺 (1 m)：60 g，保護箔 (1 m)：3.5 g, 讀頭（1 m 纜線，無連接器）：80 g、纜線 (1 m)：34 g
環境
抗EMC檢測
IEC 61000-6-2
EMC 干擾檢測
IEC 61000-6-4（適用於工業、科學或醫療設備：IEC 55011）
IP 防護等級
IP68
RoHS
符合 EU 指令 2002/95/EC
震動 (11 ms)
300 m/s2 (IEC 60068-2-27)
溫度
工作溫度：-10 °C 至 +80 °C（非動態情況下的纜線：-20 °C 至 +85 °C）
振動（55 Hz 至 2000 Hz）
300 m/s2 (IEC 60068-2-6)
