概述

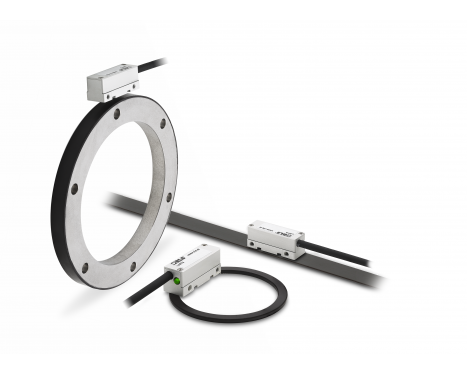

LM13是非接触式、高速直线磁编码器系统,可在恶劣环境中用于直线或旋转运动感应。

该系统包括一个紧凑型读数头和一个单独的自粘式磁栅尺或磁环。

特性

  • 分辨率达每转1,280至327,680个计数
  • 高速运行,可达20,000 rpm
  • 内置LED安装指示灯

优点

  • 紧凑型读数头
  • 优异的抗污能力
  • 采用成熟的非接触式感应技术,可靠性强
  • 行业标准的数字和模拟输出
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式
读取类型
径向, 旋转, 直线, 轴向
输出
RS422, 增量式, 模拟正弦/余弦
最大分辨率
13位
精度
±10 µm
MS磁栅尺精度等级
±10 µm(仅限长度不超过20 m时),±20 µm和±40 µm
重复精度
在同一方向运动时优于单位分辨率
磁滞
间隙达0.5 mm时< 4 μm
报警
特殊选项02:高阻抗状态未发出报警信号, 特殊选项07:报警信号作为线驱信号并行输出, 输出线A、B、A-、B-为高阻抗
MS磁栅尺线性膨胀系数
~ 17 × 10-6/K
极距
2 mm
Max. interpolation factor
8,192
MS磁栅尺最大长度
100 m

电气

电源电压
4.7 V至7 V
Set-up time
10 ms(开启后第一个数据准备就绪)
电流消耗
< 50 mA
连接
15针D型插头, 15针HD型插头, 9针CPC型插头, 9针D型插头
输出
RS422, 增量式, 模拟正弦/余弦

机械

电缆
PUR高柔性电缆,与牵引链兼容,双屏蔽
质量
磁栅尺 (1 m) 60 g,盖条 (1 m) 3.5 g, 读数头(带1 m电缆,无插头)80 g,电缆 (1 m) 34 g

环境

电磁兼容性抗扰度
IEC 61000-6-2
电磁兼容性干扰
IEC 61000-6-4(工业、科学和医疗设备:IEC 55011)
IP保护
IP68
RoHS
符合欧盟指令2002/95/EC
冲击 (11 ms)
300 m/s2 (IEC 60068-2-27)
温度
工作:-10 °C至+80 °C(电缆处于非动态条件:-20 °C至+85 °C)
振动(55 Hz至2000 Hz)
300 m/s2 (IEC 60068-2-6)
