Übersicht

Das LM13 ist ein berührungsloses magnetisches Wegmesssystem für hohe Verfahrgeschwindigkeiten zur Messung von linearen oder rotierenden Bewegungen unter rauen Umgebungsbedingungen.

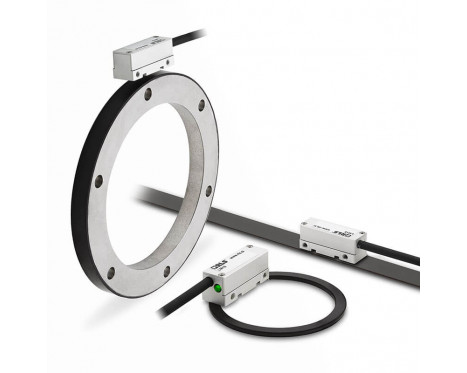

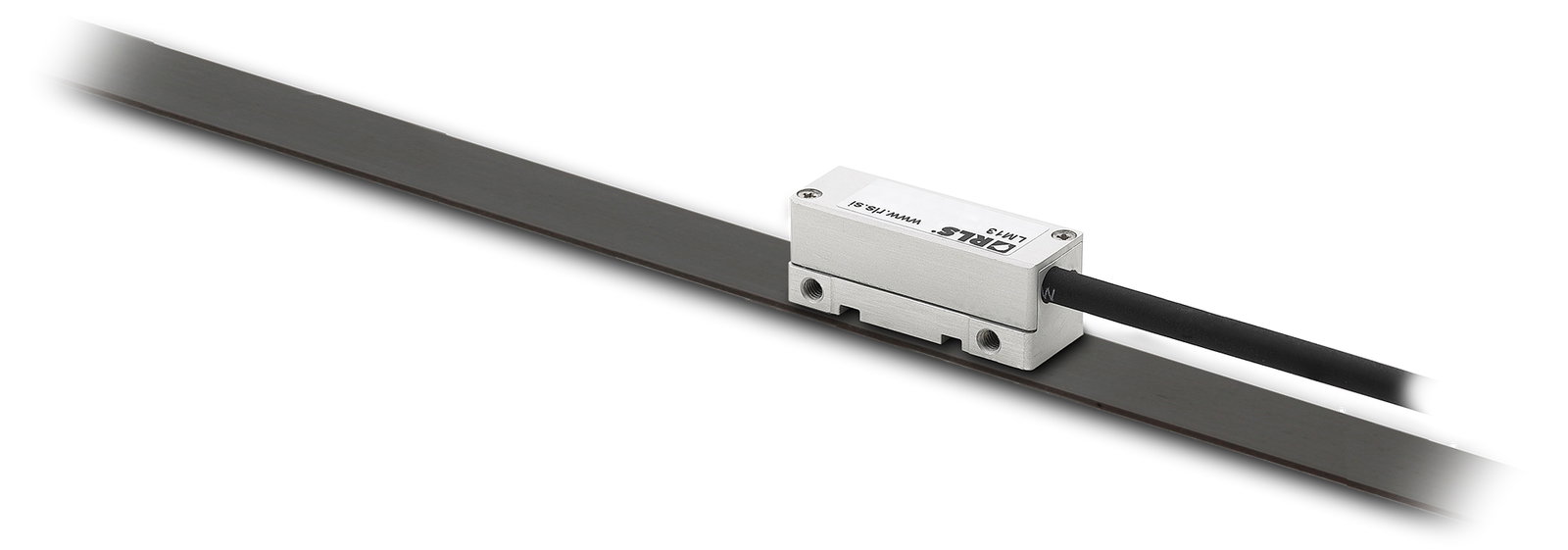

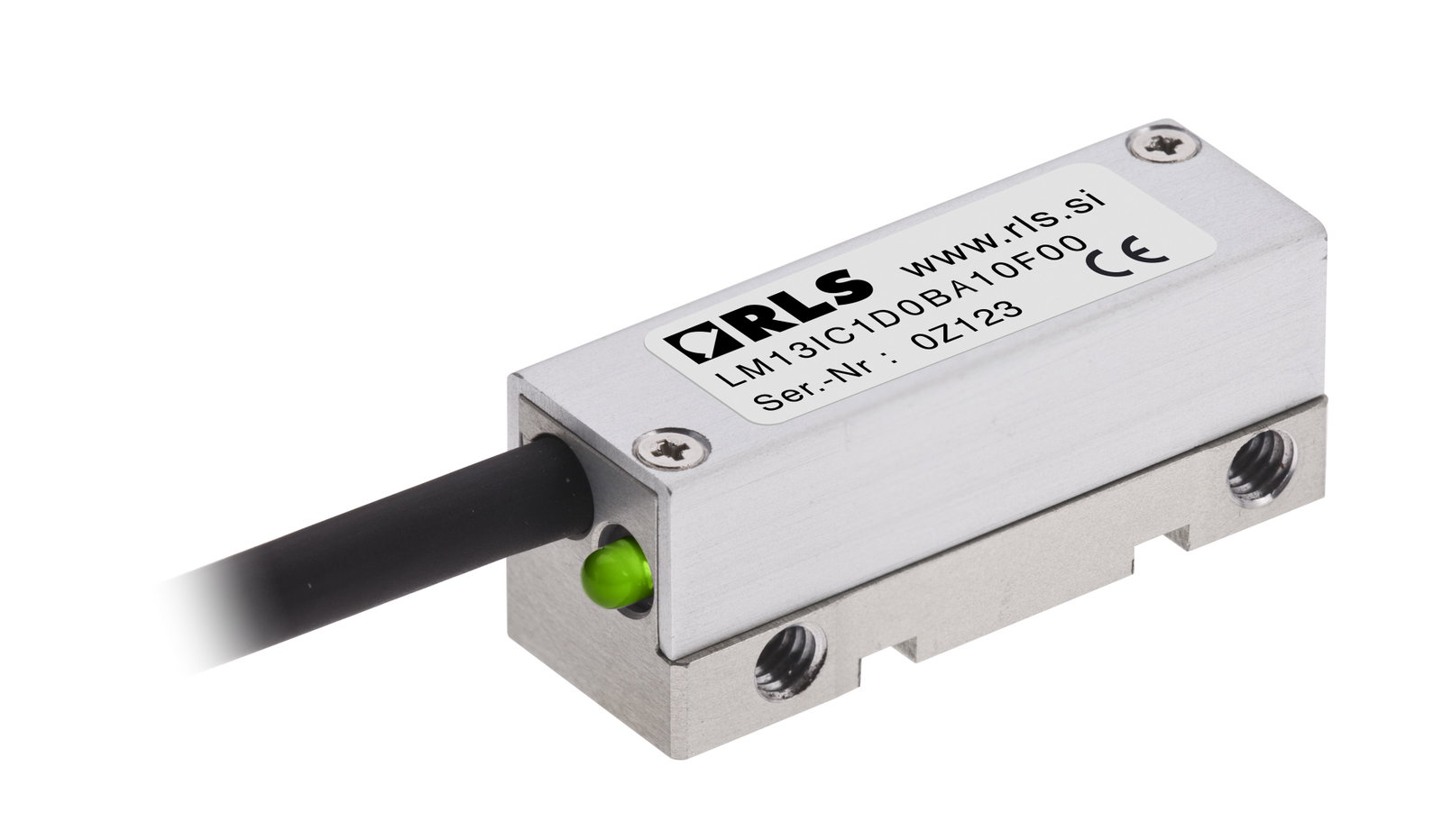

Das System besteht aus einem kompakten Abtastkopf und einem selbstklebendem Magnetband oder Ring.

Merkmale

  • Auflösungen von 1.280 bis 327.680 Impulsen pro Umdrehung
  • Hohe Drehzahlen bis 20.000 U/min
  • Integrierte Einstell-LED

Vorteile

  • Kompakter Abtastkopf
  • Hohe Schmutzunempfindlichkeit
  • Hohe Zuverlässigkeit dank berührungsloser Sensortechnologie
  • Digital- und Analogausgänge nach Industriestandard
Konfigurieren und kaufen Konfigurieren Datenblatt

Produktdaten

System

Gebertyp
Inkrementell
Art der Messung
Axial, Linear, Radius, Rotativ
Ausgangssignale
Analog sinusförmig, Inkrementell, RS422
Max. Auflösung
13 Bit
Genauigkeit
±10 µm
Gesamtgenauigkeit
±10 μm (nur erhältlich für Längen bis zu 20 m), ±20 μm und ±40 μm
Wiederholgenauigkeit
Besser als eine Einheit der Auflösung (unidirektional)
Hysterese
< 4 μm bei 0,5 mm Abtastkopfabstand
Alarm
Hochohmiger Zustand an Ausgangsleitungen A, B, A-, B-, Sonderoption 02: Der Alarm wird nicht durch einen hochohmigen Zustand signalisiert, Sonderoption 07: Das Alarmsignal wird parallel als Leitungstreibersignal ausgegeben
Ausdehnungskoeffizient
~ 17 × 10-6/K
Polteilung
2 mm
Max. interpolation factor
8,192
Maximale Messlänge für MS Maßband
100 m

Elektrisch

Versorgungsspannung
4,7 V bis 7 V
Set-up time
10 ms (Zeit zur Bereitstellung der ersten Daten)
Stromaufnahme
< 50 mA
Anschluss
15-pol. SUB-D Stecker, 15-pol. SUB-HD Stecker, 9-pol. CPC Stecker, 9-pol. SUB-D Stecker
Ausgangssignale
Analog sinusförmig, Inkrementell, RS422

Mechanisch

Kabel
Hochflexibles PUR-Kabel, für Schleppketten geeignet, doppelt geschirmt
Gewicht
Abtastkopf (1 m Kabel, ohne Stecker) 80 g Kabel (1 m) 34 g, Magnetband (1 m) 60 g, Abdeckfolie (1 m) 3,5 g

Umwelt

EMV-Störfestigkeit
IEC 61000-6-2
EMV-Störaussendung
IEC 61000-6-4 (für industrielle, wissenschaftliche und medizinische Geräte: IEC 55011)
IP-Schutz
IP68
RoHS
Erfüllt die EU-Richtlinie 2002/95/EG
Schock (11 ms)
300 m/s2 (IEC 60068-2-27)
Temperatur
Betrieb: –10 °C bis +80 °C (Kabel statisch montiert: -20 °C bis +85 °C
Vibrationen (55 Hz bis 2000 Hz)
300 m/s2 (IEC 60068-2-6)
Weitere Informationen finden Sie im Datenblatt
