개요

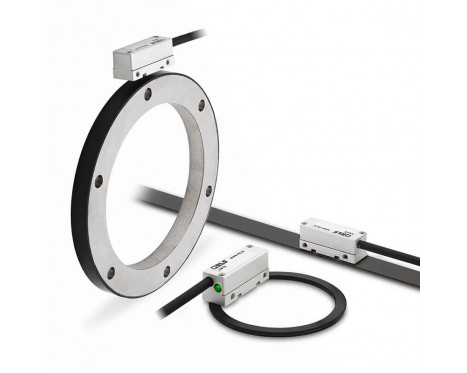

LM13은 열악한 환경에서의 리니어 또는 로터리 모션 감지를 위해 설계된 비접촉식 고속 리니어 마그네틱 시스템입니다.

시스템은 컴팩트한 판독헤드와 별도의 접착식 마그네틱 스케일 또는 링으로 구성됩니다.

기능

  • 1,280 ~ 327,680 cpr 범위 분해능
  • 분당 20,000회 회전의 고속 작동
  • 통합형 셋업 LED

이점

  • 컴팩트한 판독헤드
  • 탁월한 분진 내성
  • 입증된 비접촉식 감지 기술이 제공하는 높은 신뢰성
  • 업계 표준의 디지털 및 아날로그 출력
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
증분
판독 유형
로터리, 리니어, 원심 방향, 축 방향
출력
RS422, 아날로그 사인/코사인, 증분
최대 분해능
13비트
정확도
±10 μm
MS 스케일의 정확도 등급
±10 μm (최대 길이 20 m까지 가능), ±20 μm 및 ±40 μm
반복정도
동일 방향으로 이동을 위해 분해능 단위 이상
자기이력 현상
< 4 μm, 최대 설치 높이 0.5 mm
알람
출력 라인 A, B, A-, B-의 높은 임피던스, 특수 옵션 02: 높은 임피던스 상태에 의해 알람 신호가 발생하지 않습니다, 특수 옵션 07: 알람 신호는 라인 드라이버 신호와 평행인 출력입니다
MS 스케일의 선형 팽창계수
~ 17 × 10-6/K
자극 간격
2 mm
Max. interpolation factor
8,192
MS 스케일의 최대 길이
100 m

전기

공급 전압
4.7 V ~ 7 V
Set-up time
10 ms전원을 켠 후 첫 데이터 준비)
전류 소모
< 50 mA
연결
15핀 D형 플러그, 15핀 HD형 플러그, 9핀 CPC 커넥터, 9핀 D형 플러그
출력
RS422, 아날로그 사인/코사인, 증분

기계

케이블
PUR 고연성 케이블, 드래그-체인 호환, 이중 차폐
질량
마그네틱 스케일(1 m) 60 g, 커버 호일(1 m) 3.5 g, 판독 헤드(1 m 케이블, 커넥터 없음) 80 g, 케이블(1 m) 34 g

환경

EMC 내성
IEC 61000-6-2
EMC 간섭
IEC 61000-6-4 (산업, 과학 및 의료 장비의 경우: IEC 55011)
IP 보호
IP68
RoHS
EU 지시문 2002/95/EC 준수
충격(11 ms)
300 m/s2 (IEC 60068-2-27)
온도
작동 시: –10 °C ~ +80 °C(비동적 상태의 케이블: -20 °C ~ +85 °C)
진동(55 Hz ~ 2000 Hz)
300 m/s2 (IEC 60068-2-6)
