概要

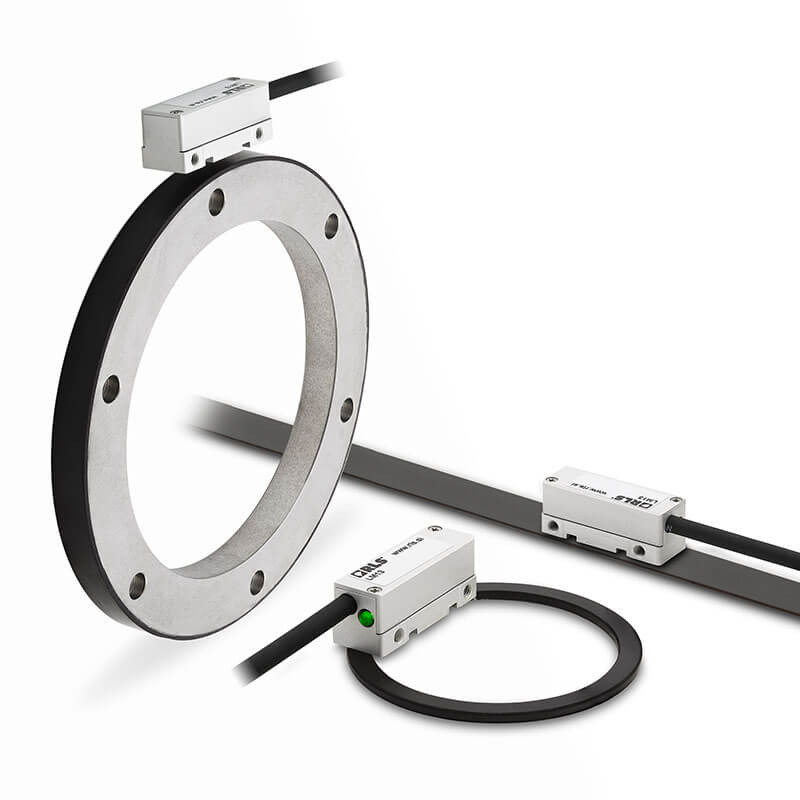

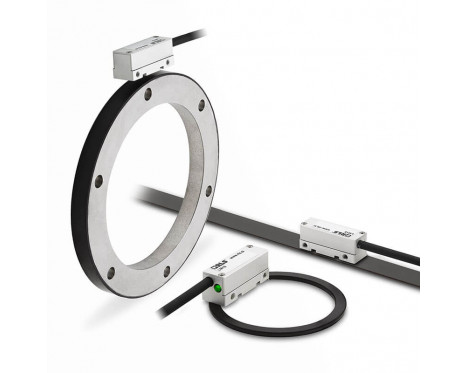

LM13 は、過酷な環境でのリニアまたはロータリモーションシステム向けに設計された、高速非接触磁気式エンコーダです。
システムは、コンパクトなリードヘッドと両面テープ式磁気スケールまたはリングから構成します。
機能
- 分解能 1,280cpr~327,680cpr
- 最高 20,000rev/min で動作可能
- セットアップ LED 内蔵
メリット
- コンパクトなリードヘッド
- 汚れに対する優れた耐性
- 実証済み非接触式検出テクノロジーによる高い信頼性
- 業界標準のデジタル、アナログ出力に対応
製品データ
システム
読取りタイプ
リニア, ロータリ, 径方向, 軸方向
出力
RS422, アナログサイン波/コサイン波, インクリメンタル
磁気スケールの精度等級
±10µm (20m 以下のみ)、±20µm、±40µm
ヒステリシス
<4µm (取付け高さ 0.5mm 以下)
アラーム
出力ライン A、B、A-、B-でハイインピーダンス, 特殊オプション 02: ハイインピーダンス状態でアラーム信号を非出力, 特殊オプション 07: アラーム信号をラインドライバ信号とパラレル出力
磁気スケールの直線熱膨張係数
約 17×10-6/K
Max. interpolation factor
8,192
電気
Set-up time
10ms (電源 ON 後最初のデータレディ)
接続
9 ピン CPC コネクタ, D サブ 15 ピンコネクタ (オス), D サブ 9 ピンコネクタ (オス), ミニ D サブ 15 ピンコネクタ (オス)
出力
RS422, アナログサイン波/コサイン波, インクリメンタル
機械
ケーブル
PUR フレキシブルフラットケーブル、ドラッグチェーン可、ダブルシールド
質量
リードヘッド (1m ケーブル、コネクタなし) 80g、ケーブル (1m) 34g, 磁気スケール (1m) 60g、カバーフォイル (1m) 3.5g
環境
EMC 干渉
IEC 61000-6-4 (産業、科学、医療機器の場合: IEC 55011)
衝撃 (11ms)
300m/s2 (IEC 60068-2-27)
温度
動作時: –10℃~+80℃ (非動的状態のケーブル: -20℃~+85℃)
振動 (55Hz~2000Hz)
300m/s2 (IEC 60068-2-6)
詳細はデータシート参照
