개요

RLS product video

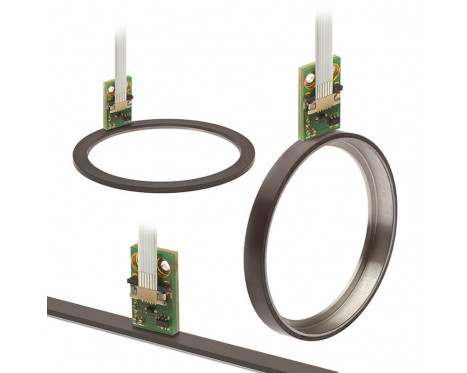

RLB는 PCB 센서와 마그네틱 스케일 또는 링으로 구성된 PCB 형태의 증분형 엔코더 센서 시스템입니다. 임베디드 모션 제어 분야에서 공간이 협소한 곳의 위치 제어 루프 피드백 요소로 사용할 목적으로 설계되었습니다.

기능

  • 증분형 직각 위상 TTL 출력 신호 A, B, Z
  • 주기적, 양방향 인덱스 출력
  • 최소 분해능 0.244 µm

이점

  • 초소형 디자인
  • 고속 작동
  • 연성 케이블 연결
  • RoHS 준수
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
증분
판독 유형
로터리, 리니어, 원심 방향, 축 방향
출력
증분
최대 분해능
13비트
정확도
±40 µm
MS 스케일의 정확도 등급
±40 µm
반복정도
동일 방향으로 이동을 위해 분해능 단위 이상
자기이력 현상
< 2 μm, 최대 설치 높이 0.2 mm
자극 간격
2 mm
Max. interpolation factor
8,192
MS 스케일의 최대 길이
50 m

전기

공급 전압
5 V ±0.25 V– 판독 헤드의 전압
전류 소모
< 20 mA
출력
증분

기계

질량
RLB 판독 헤드 0.46 g; 마그네틱 스케일 MS05 30 g/m; 원심 방향 및 축 방향 링의 경우 마그네틱 링 데이터 시트 참조

환경

충격(11 ms)
300 m/s2 (IEC 60068-2-27)
온도
작동 시: -30 °C ~ +85 °C
진동(55 Hz ~ 2000 Hz)
300 m/s2 (IEC 60068-2-6)
데이터 시트의 추가 정보
