RLB 超小型磁気式インクリメンタルエンコーダモジュール
RLS product video

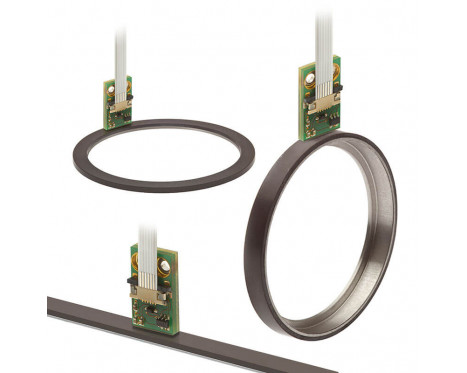

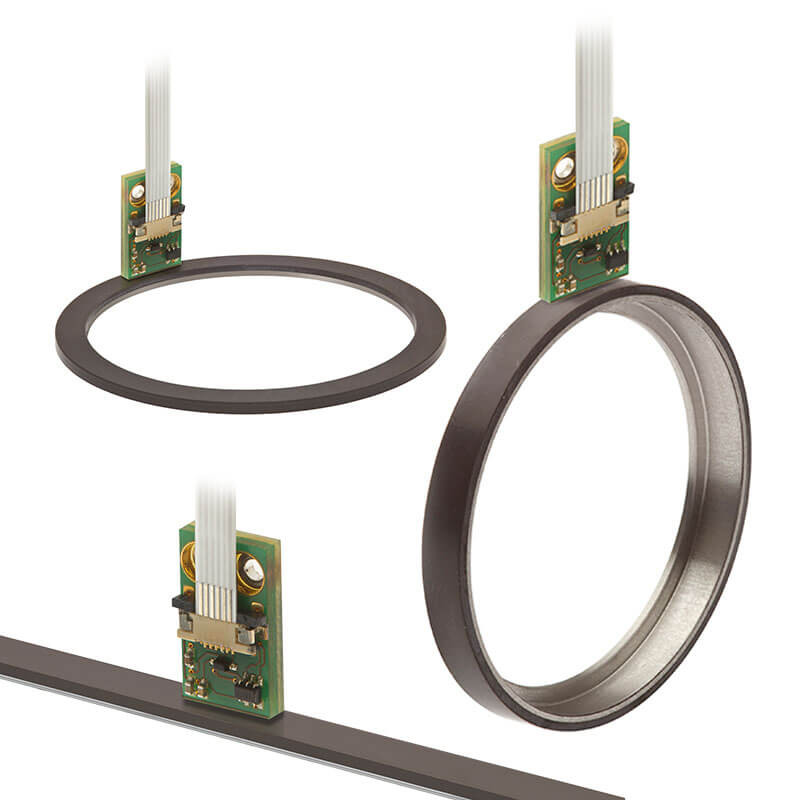

RLB は、PCB センサーと磁気スケール/リングで構成される、基板タイプのインクリメンタルエンコーダシステムです。位置決め制御ループフィードバックのコンポーネントとして、省スペースでモーションコントロールに組み込めるよう設計されています。

機能

  • インクリメンタル矩形波 TTL 出力信号 A、B、Z
  • 双方向の周期リファレンスマーク
  • 分解能 0.244µm 以上

メリット

  • 超小型設計
  • 高速動作
  • フレキシブルフラットケーブルで接続
  • RoHS 準拠
構成して購入 Configure データシート

製品データ

システム

エンコーダタイプ
インクリメンタル
読取りタイプ
リニア, ロータリ, 径方向, 軸方向
出力
インクリメンタル
最高分解能
13bit
精度
±40µm
磁気スケールの精度等級
±40µm
繰り返し精度
分解能レベル (同一方向動作時)
ヒステリシス
< 2 µm up to 0.2 mm ride height
磁極ピッチ
2mm
Max. interpolation factor
8,192
磁気スケールの最大長
50m

電気

供給電圧
5V±0.25V (リードヘッド電圧)
電流消費
< 20 mA
出力
インクリメンタル

機械

質量
RLB リードヘッド 0.46g、MS05 磁気スケール 30g/m。径方向/軸方向リングについては、磁気リングのデータシート参照

環境

衝撃 (11ms)
300m/s2 (IEC 60068-2-27)
温度
動作時: -30℃～+85℃
振動 (55Hz～2000Hz)
300m/s2 (IEC 60068-2-6)
詳細はデータシート参照

導入事例

電気モータ ジンバル 医療 ロボット
