개요

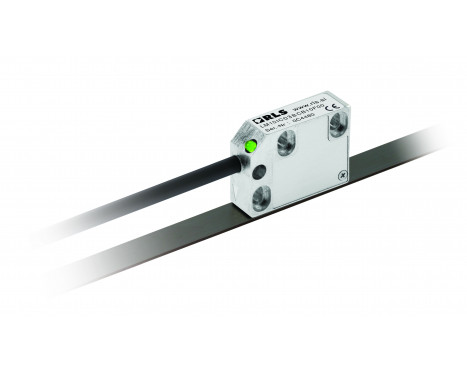

LM15는 열악한 환경에서의 리니어 또는 로터리 모션 감지를 위해 설계된 비접촉식 고속 마그네틱 엔코더입니다. LM15에는 접착식 마그네틱 스케일 또는 링으로부터 최대 4.0 mm의 간격을 가지는 소형의 밀봉된 판독헤드가 탑재되어 있습니다.

기능

  • 설치 높이 범위 0.1 mm ~ 4 mm
  • 분해능 범위 625µm ~ 5 µm
  • 축 길이 최대 100 m
  • 업계 표준의 디지털 출력
  • 양방향 레퍼런스 마크
  • TRS 트랙 시스템 호환 가능
  • 간격을 가지고 코딩된 레퍼런스 마크 호환 가능

이점

  • 넓은 설치 허용 공차로 쉬운 설치
  • 고속 작동
  • 탁월한 분진 내성
  • 통합형 셋업 LED
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
증분
판독 유형
로터리, 리니어, 원심 방향, 축 방향
MS 스케일의 정확도 등급
±100 µm
반복정도
동일 방향으로 이동을 위해 분해능 단위 이상
자기이력 현상
< 12.5 μm, 최대 설치 높이 1 mm
자극 간격
5 mm
MS 스케일의 최대 길이
100 m

기계

질량
판독 헤드(1 m 케이블, 커넥터 없음) 57 g, 케이블(1 m) 34 g

환경

EMC 방출
IEC 61000-6-4
EMC 내성
IEC 61000-6-2
IP 보호
IP68
충격(11 ms)
300 m/s2 (IEC 60068-2-27)
온도
보관 시: -40 °C ~ +85 °C, 작동 시: –10 °C ~ +80 °C(비동적 상태의 케이블: -20 °C ~ +85 °C)
진동(55 Hz ~ 2000 Hz)
300 m/s2 (IEC 60068-2-6)
