概述

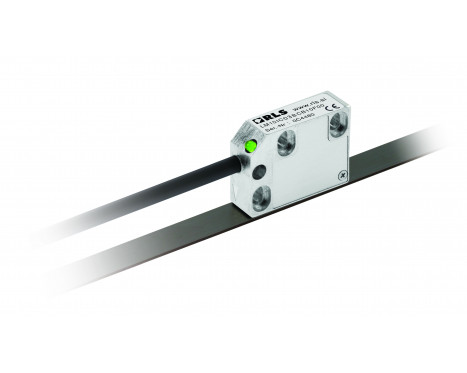

LM15是非接触式、高速磁编码器，可在恶劣环境中用于直线或旋转运动感应。LM15配有一个结构轻巧的密封读数头，距自粘式磁栅尺或磁环4.0 mm。
特性
- 间隙从0.1 mm到4 mm
- 分辨率从625 µm到5 µm
- 轴长可达100 m
- 行业标准的数字输出
- 双向参考零位
- 与TRS导轨系统兼容
- 与距离编码参考零位兼容
优点
- 安装公差大，易于安装
- 高速运行
- 优异的抗污能力
- 内置LED安装指示灯
配置并购买
配置
规格手册
产品数据
系统
编码器类型
增量式
读取类型
直线
MS磁栅尺精度等级
±100 µm
重复精度
25 °C时 < 2.5 μm（间隙最大可达3 mm）
磁滞
间隙达1 mm时 < 12.5 μm
极距
5 mm
Maximum measuring length
50 m（可根据要求提供最长150 m）
机械
质量
读数头（带1 m电缆，无插头）57 g，电缆 (1 m) 34 g
环境
电磁兼容性辐射
IEC 61000-6-4
电磁兼容性抗扰度
IEC 61000-6-2
IP保护
IP68
冲击 (6 ms)
300 m/s2 (IEC 60068-2-27)
温度
存储：-40 °C至+85 °C, 工作：-10 °C至+80 °C（电缆处于非动态条件：-20 °C至+85 °C）
振动（55 Hz至2000 Hz）
300 m/s2 (IEC 60068-2-6)
