概要

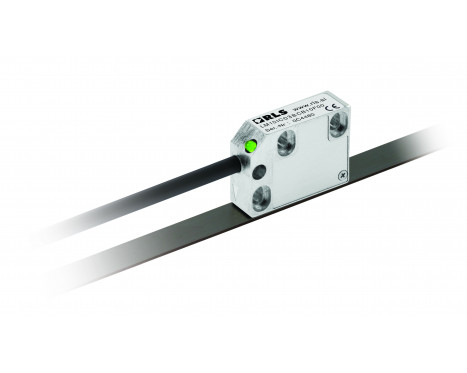

LM15 は、過酷な環境でのリニアまたはロータリモーションシステム向けに設計された、高速非接触磁気式エンコーダです。リードヘッドはコンパクトな密閉式で、両面テープ式の磁気スケールまたはリングの表面から最大高さ 4.0mm に取り付けます。

機能

  • 取付け高さ 0.1mm~4mm
  • 分解能 625µm~5µm
  • 最大軸長 100m
  • 業界標準のデジタル出力形式に対応
  • 双方向リファレンスマーク
  • TRS トラックシステムに対応
  • DCRM (ディスタンスコードリファレンスマーク) に対応

メリット

  • 取付け公差が広く、取付けが簡単
  • 高速動作
  • 汚れに対する優れた耐性
  • セットアップ LED 内蔵
構成して購入 Configure データシート

製品データ

システム

エンコーダタイプ
インクリメンタル
読取りタイプ
リニア
磁気スケールの精度等級
±100µm
繰り返し精度
<2.5µm (25℃時、最大取付け高さ 3mm)
ヒステリシス
<12.5µm (取付け高さ 1mm 以下)
磁極ピッチ
5mm
Maximum measuring length
50m (150m まで可)

機械

質量
リードヘッド (1m ケーブル、コネクタなし) 57g、ケーブル (1m) 34g

環境

EMC エミッション
IEC 61000-6-4
EMC イミュニティ
IEC 61000-6-2
IP 保護
IP68
衝撃 (6 ms)
300 m/s2 (IEC 60068-2-27)
温度
保管時: -40℃~+85℃, 動作時: –10℃~+80℃ (非動的状態のケーブル: -20℃~+85℃)
振動 (55Hz~2000Hz)
300m/s2 (IEC 60068-2-6)
詳細はデータシート参照

Speed calculator

Calculate maximum speed and determine product parameters based on your application.
