概觀

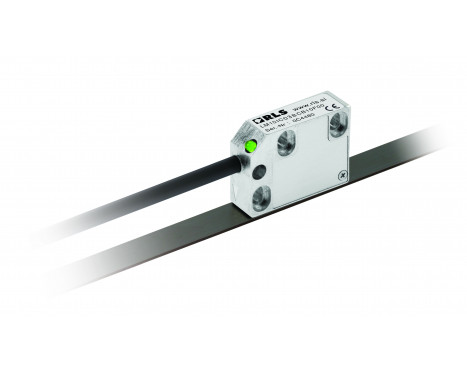

LM15 是一款非接觸式高速磁性編碼器，專為在嚴苛環境中感測線性或旋轉運動所設計。LM15 具備輕巧型密封讀頭，可安裝在距離自黏磁性尺或磁性環最高 4.0 mm 的位置。
特徵
- 0.1 mm 至 4 mm 的安裝高度
- 解析度範圍為 625 µm 至 5 µm
- 軸長可達 100 m
- 符合業界標準的數位輸出
- 雙向參考原點
- 相容於 TRS 軌道系統
- 兼容距離編碼參考原點
優點
- 具寬鬆安裝公差，易於安裝
- 高速運作
- 一流抗污能力
- 一體式安裝LED
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
增量式
讀取類型
線性
MS 磁性尺精度等級
±100 µm
重複性
於 25°C 時為 < 2.5 µm（安裝高度最高可達 3 mm）
遲滯
< 12.5 µm (安裝高度最高至 1 mm)
極長度
5 mm
Maximum measuring length
50 m（可依要求客製化，最長可達 150 m）
機械
質量
讀頭（1 m 纜線，無連接器）：57 g、纜線 (1 m)：34 g
環境
EMC 放射性
IEC 61000-6-4
抗EMC檢測
IEC 61000-6-2
IP 防護等級
IP68
震動 (6 ms)
300 m/s2 (IEC 60068-2-27)
溫度
存放條件：–40 °C 至 +85 °C, 工作溫度：-10 °C 至 +80 °C（非動態情況下的纜線：-20 °C 至 +85 °C）
振動（55 Hz 至 2000 Hz）
300 m/s2 (IEC 60068-2-6)
