Übersicht

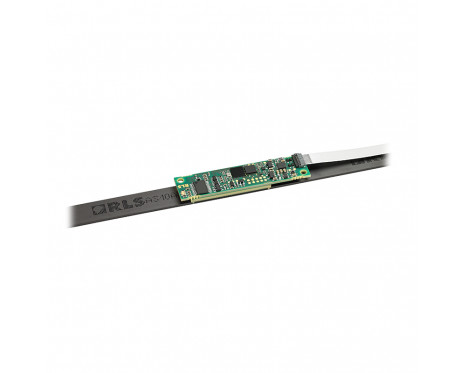

Das LA11 ist ein absolutes magnetisches Wegmesssystem in Platinenbauform, das für Motion-Control-Anwendungen zur Positions- und Geschwindigkeitsüberwachung in Regelkreisen entwickelt wurde.
Dank seiner sehr kompakten und leichten Bauweise eignet sich das Messsystem für Anwendungen mit begrenzten Platzverhältnissen in eher sauberen Umgebungen.
Merkmale
- Vollabsolutes System
- Kleine Baugröße von 50 × 12 × 5 mm
- Auflösung bis ~0,244 μm
- Achslängen bis zu 16,3 m
- BiSS C unidirektional
Vorteile
- Sehr kompakte Bauweise
- Geeignet für hochdynamische Regelkreise
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Linear absolut
Systemgenauigkeit
± 30 μm/m bei 0,2 mm Abtastkopfabstand
Maximale Geschwindigkeit
7 m/s
Hysterese
< 2 μm bei 0,2 mm Abtastkopfabstand
Elektrisch
Versorgungsspannung
5 V ±5 %
Umwelt
Luftfeuchtigkeit
bis 85 % nicht kondensierend
Temperatur
Betrieb: 0 °C bis +55 °C, Lagerung: -20 °C bis +85 °C
Anwendungen
Systemteile
Downloads
