DS19
Absolutes magnetisches Maßband für Artos™ Messsystem

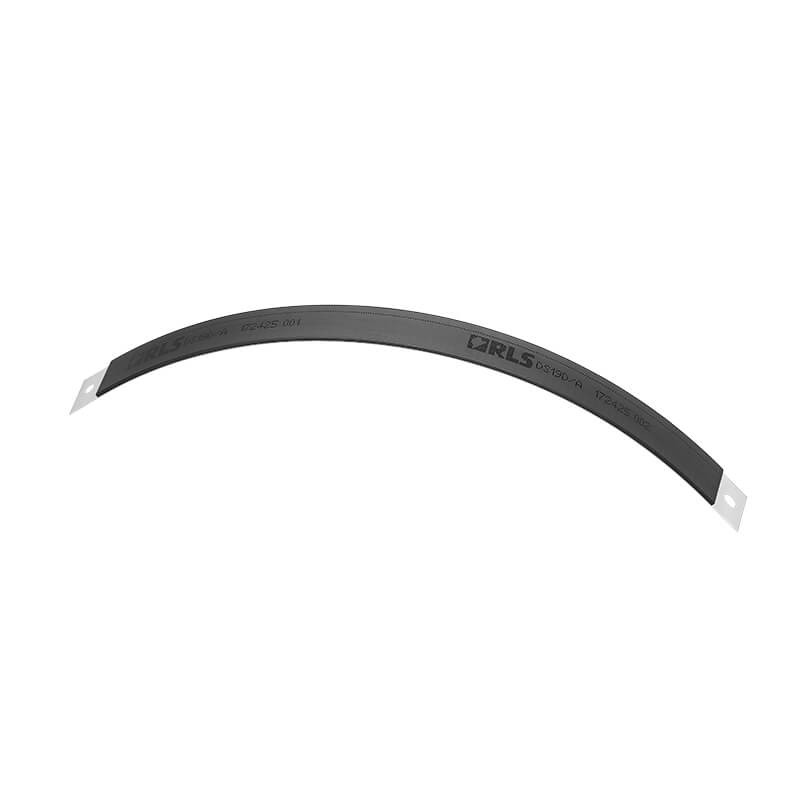

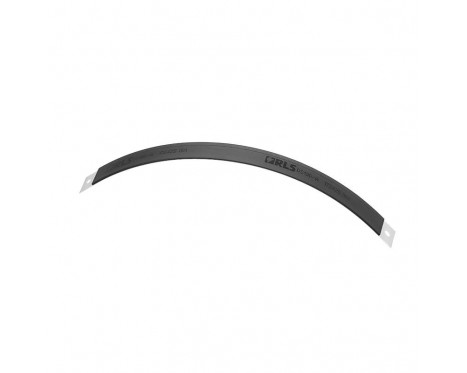

Das absolutes magnetisches Maßband DS19 wurde für hohe Präzision und Langlebigkeit entwickelt. Es besteht aus einem Edelstahlmaßband mit Elastomer-Ferrit-Beschichtung. Dieses 15 mm breite Maßband ist auf Flexibilität und Robustheit ausgelegt, sodass anspruchsvollsten Umgebungen standhalten kann und gleichzeitig präzise Messungen liefert. Das DS19 eignet sich besonders für Positionieraufgaben und ist daher eine zuverlässige Wahl für zahlreiche Anwendungen in der Industrie.
Merkmale & Vorteile
- Hohe Beständigkeit gegenüber Umwelteinflüssen.
- Ideal für Teilkreismessungen.
- Einfache Installation durch verschiedene Montagemöglichkeiten.
Produktdaten
System
- Genauigkeit
- ±10 μm/m (options 001 and 002), ±15 μm/m (option 003)
- Max. scale length
- 32 m
Umwelt
- Temperatur
- Betrieb: -40 °C bis +100 °C, Lagerung: -40 °C bis +60 °C
Systemteile
