Übersicht

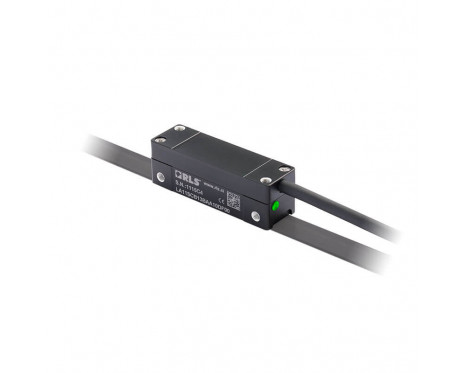

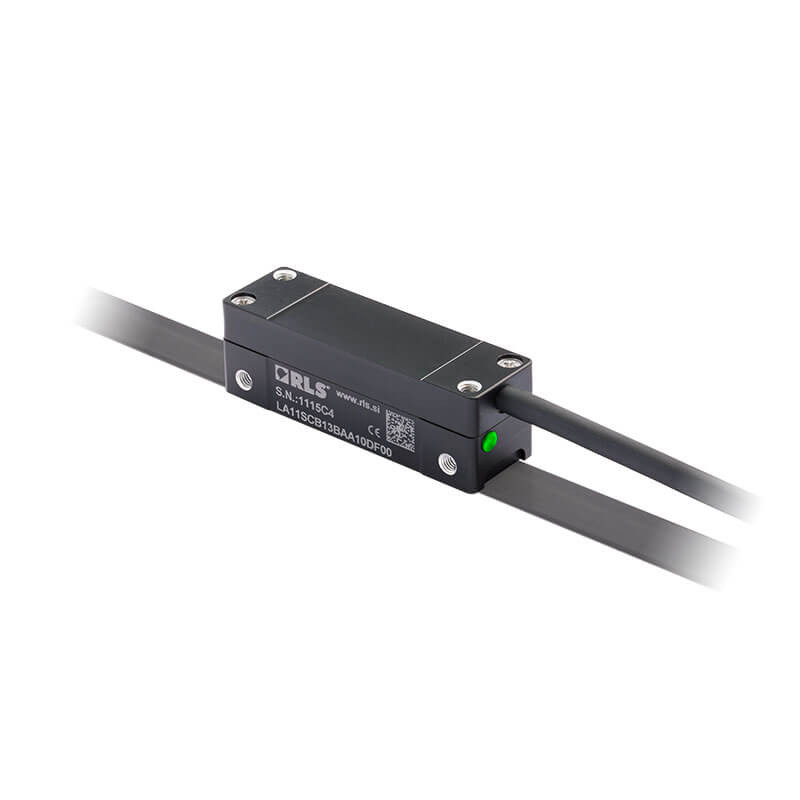

Das LA11 ist ein absolutes magnetisches Wegmesssystem, das für Motion-Control-Anwendungen zur Positions- und Geschwindigkeitsüberwachung in Regelkreisen entwickelt wurde. Das Messsystem ist aufgrund des berührungslosen absoluten Messprinzips, der eingebauten Sicherheitsalgorithmen sowie hochwertigen Materialien und Komponenten höchst zuverlässig.

Bei Anwendungen, in denen das AS Maßband leicht zu entfernen sein muss, ziehen Sie bitte das TRS Profil-System in Erwägung.

Merkmale

  • Auflösung bis 0,244 µm
  • Achslängen bis zu 16,3 m
  • Geschwindigkeiten bis zu 7 m/s bei 0,977 µm Auflösung
  • Integrierte Status-LED
  • Synchrone (SSI, SPI, BiSS) Kommunikationsprotokolle erhältlich
  • Paralleler inkrementeller Ausgang (analog oder digital)
  • Doppelt geschirmt, für Schleppketten geeignetes Kabel

Vorteile

  • Absolutes System
  • Geeignet für hochdynamische Regelkreise
  • Kleine Baugröße
  • Hohe Genauigkeit
  • Einfache und schnelle Installation
  • Robustes Messprinzip
  • Hervorragender Schutz gemäß IP68
Konfigurieren und kaufen Konfigurieren Datenblatt

Produktdaten

System

Gebertyp
Vollabsoluter Encoder
Art der Messung
Linear
Systemgenauigkeit
±40 μm/m
Wiederholgenauigkeit
Eine Einheit der Auflösung
Hysterese
< 2 μm bei 0,1 DELETE FROM eav_attribute_option_value WHERE option_id = mm Abtastkopfabstand
Polteilung
2 mm
Thermischer Ausdehnungskoeffizient
17 ±1 μm/(mK)
Max. length for AS scale
16,3 m
Max. interpolation factor
8,192
Short range accuracy
< ±10 μm/10 mm

Elektrisch

Versorgungsspannung
4,75 V bis 5,75 V, 8 V bis 30 V
Set-up time
< 350 ms (nach Einschaltung)
Ausgangssignale
BiSS-C, SPI-Slave, SSI

Mechanisch

Gewicht
Abtastkopf (mit 1 m Kabel, ohne Stecker) 41 g, DELETE FROM eav_attribute_option_value WHERE option_id = Magnetband 60 g/m

Umwelt

EMV-Emission
IEC 61000-6-4
EMV-Störfestigkeit
IEC 61000-6-2
Luftfeuchtigkeit
0 bis 100% (Kondensation erlaubt)
IP-Schutz
IP68
Schock (11 ms)
300 m/s2 (IEC 60068-2-27)
Temperatur
Betrieb: 0 °C bis +55 °C, Lagerung: -20 °C bis +70 °C
Vibrationen (55 Hz bis 2000 Hz)
300 m/s2 (IEC 60068-2-6)
Weitere Informationen finden Sie im Datenblatt
