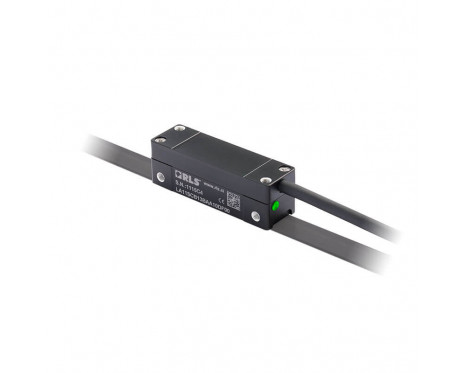

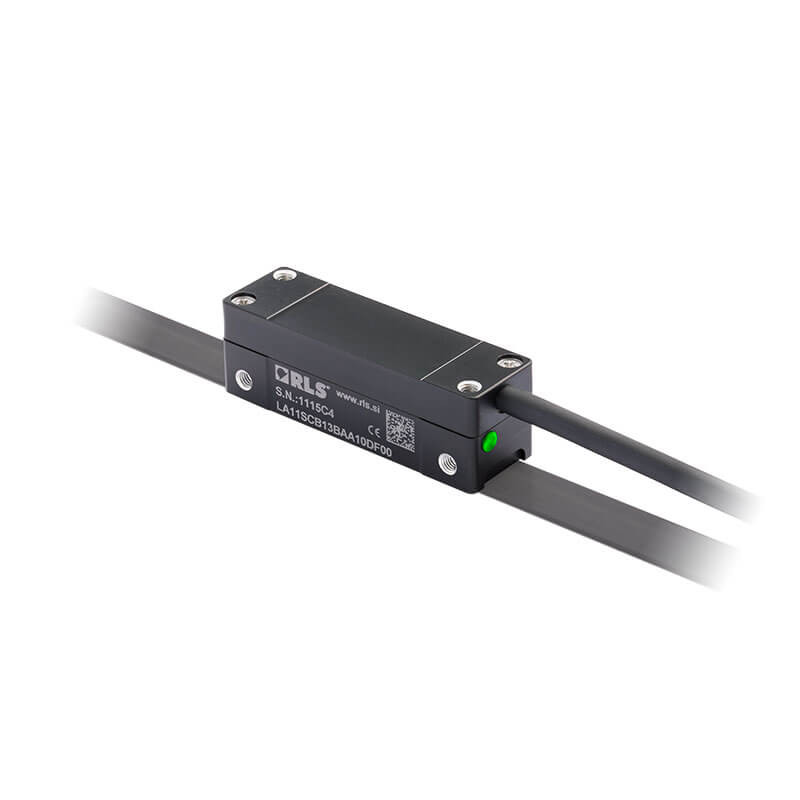

LA11 は、位置および速度制御ループフィードバック要素として、モーションコントロールに使用する、磁気式アブソリュートエンコーダです。非接触絶対位置決め方式の採用、安全性向上のためのアルゴリズムの内蔵、高品質の素材/コンポーネントの使用、これらの理由から高い信頼性を誇ります。

AS スケールを簡単に取り外せるようにしておく必要がある場合は、TRS トラックシステムをご検討ください。

機能

  • 最高分解能 0.244µm*
  • 最大軸長 16.3m
  • 0.977µm の分解能で最高速度 7m/s
  • ステータス LED 実装
  • 同期 (SSI、SPI、BiSS) 通信プロトコルに対応
  • パラレルインクリメンタル出力 (アナログまたはデジタル) に対応
  • ダブルシールドケーブル (ドラッグチェーン対応)

メリット

  • 真のアブソリュートシステム
  • 高い動的制御ループに理想的
  • 省スペース取付け
  • 高精度
  • 短時間で簡単に取付け可能
  • 耐環境性の高いスケール
  • IP68 準拠の優れた防水防塵性能
構成して購入 Configure データシート

製品データ

システム

エンコーダタイプ
アブソリュートエンコーダ
読取りタイプ
リニア
システム精度
±40µm/m
繰り返し精度
分解能レベル
ヒステリシス
< 2 µm at 0.1 mm ride height
磁極ピッチ
2mm
熱膨張率
17±1µm/(mK)
Max. length for AS scale
16.3m
Max. interpolation factor
8,192
Short range accuracy
<±10µm/10mm

電気

供給電圧
4.75V~5.75V, 8V~30V
Set-up time
< 350 ms (after switch-on)
出力
BiSS-C, SPI スレーブ, SSI

機械

質量
リードヘッド (1m ケーブル、コネクタなし) 41g、磁気スケール 60g/m

環境

EMC エミッション
IEC 61000-6-4
EMC イミュニティ
IEC 61000-6-2
湿度
0~100% (結露許容)
IP 保護
IP68
衝撃 (11ms)
300m/s2 (IEC 60068-2-27)
温度
保管時: -20℃~+70℃, 動作時: 0℃~+55℃
振動 (55Hz~2000Hz)
300m/s2 (IEC 60068-2-6)
詳細はデータシート参照
