概觀

RLS product video

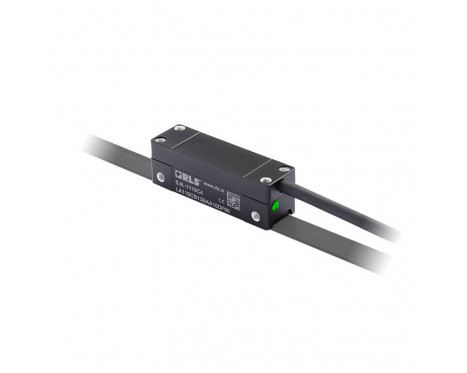

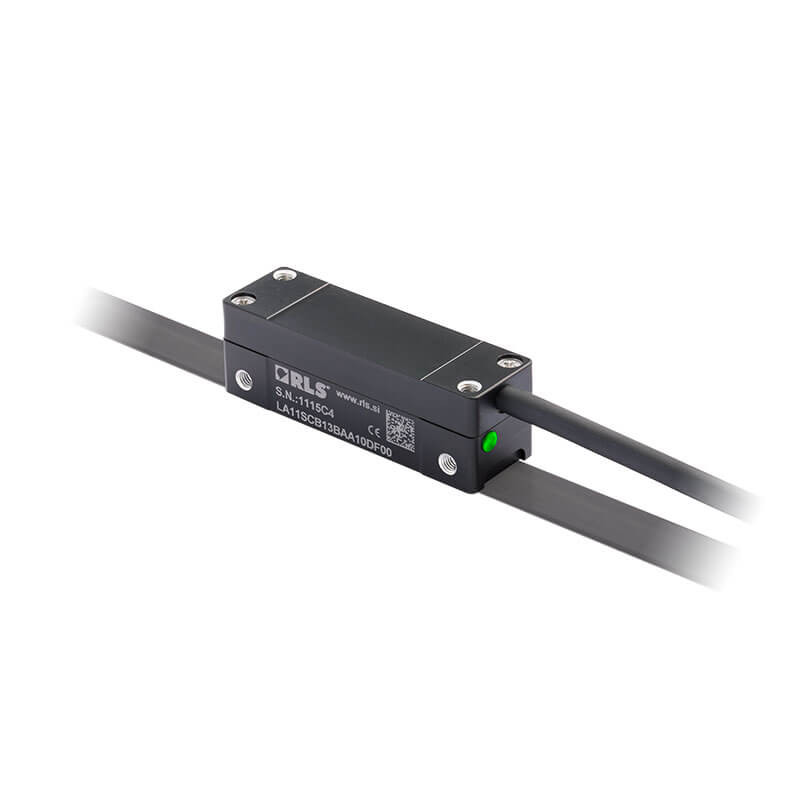

LA11 是一款可做為位置及速度控制迴路回饋元件,並為滿足運動控制相關應用所設計的絕對式線性磁性編碼器系統。本編碼器系統採用非接觸絕對量測原則、內建安全演算法和優質材料及元件,因此效能高度可靠。

如果是要求能夠輕鬆移除 AS 磁性尺的應用,請考慮使用 TRS 軌道系統。

特徵

  • 解析度最高可達 0.244 µm
  • 軸長度可達 16.3 m
  • 速度最高可達 7 m/s(解析度 0.977 µm 時)
  • 一體式狀態 LED
  • 可使用同步化 (SSI、SPI、BiSS) 通訊協議
  • 平行增量式輸出(類比或數位)
  • 可搭配拖鏈使用的雙屏蔽纜線

優點

  • 真正絕對式系統
  • 適合高動態控制迴路
  • 體積小
  • 高精度
  • 安裝簡單快速
  • 可靠的量測原則
  • 卓越的抗污能力(等級達 IP68)
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
真正絕對式編碼器
讀取類型
線性
系統精度
±40 µm/m
重複性
解析度單位
遲滯
安裝間隙為 0.1 mm 時 < 2 µm
極長度
2 mm
熱膨脹係數
17 ±1 μm/(m K)
Max. length for AS scale
16.3 m
Max. interpolation factor
8,192
Short range accuracy
<±10 μm/10 mm

電氣

供應電壓
4.75 V 至 5.75 V, 8 V 至 30 V
Set-up time
< 350 ms (after switch-on)
輸出
BiSS-C, SSI, 從屬 SPI

機械

質量
讀頭(附 1 m 纜線,無連接器)41 g、磁尺 60 g/m

環境

EMC 放射性
IEC 61000-6-4
抗EMC檢測
IEC 61000-6-2
濕度
0 至 100%(允許冷凝)
IP 防護等級
IP68
震動 (11 ms)
300 m/s2 (IEC 60068-2-27)
溫度
存放條件:–20 °C 至 +70 °C, 工作溫度:0 °C 至 +55 °C
振動(55 Hz 至 2000 Hz)
300 m/s2 (IEC 60068-2-6)
規格資料表提供詳細資訊
