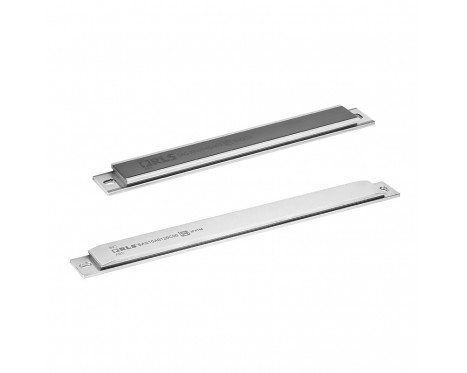

SAS10
磁気式アブソリュートスケール


磁気スケールは、ステンレススチール製の本体とその本体に接着固定したエラストフェライト層から構成され、優れた耐環境性能を備えます。SAS10 は任意の長さでご注文いただけるソリッドスケールです。オイルやクーラントが使用される過酷な環境にも最適な、フルカバー仕様も可能です。
特長とメリット
- スケール長 1.36m
- フルカバー仕様で IP67 を達成可能
- LA11 および LA12 リードヘッドに対応
- オイル、クーラント、グリースに高い耐性
- 簡単取付け
製品データ
システム
- 精度
- ±20µm (取付け高さ 0.2mm 時)
- Max. scale length
- 1.36 m
環境
- 温度
- 動作時: –40℃~+100℃, 保管時: –40 °C to +75 °C
ダウンロード
- pdfData sheet: LA11 absolute magnetic encoder system (LA11D01)
- pdfData sheet: LA12 Absolute magnetic encoder system (LA12D02)
- pdfData sheet: AS absolute magnetic scale (ASD01)
- pdfInstallation guide: Table of recommended fastener tightening torques
- pdfTechnical article: Accuracy of absolute linear encoder systems
- zip3D model: Washer for SAS/HMS scales
- zip3D model: LA12 with AS10 and SAS10 Magnetic Scales
- zip3D model: SAS scale lengths
- zip3D model: SAS scale lengths (without cover foil)
- pdfDeclaration of conformity EU cover foils
- pdfDeclaration of conformity EU MS AS WL HM MR FI
