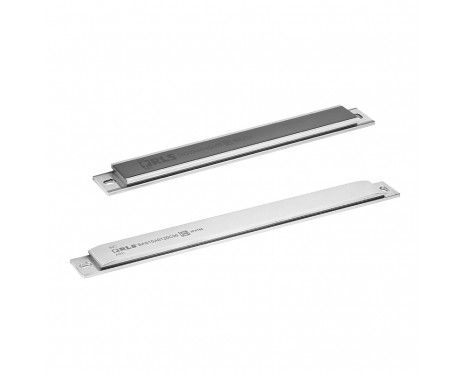

SAS10
Absolutes magnetisches Maßband
Die robuste magnetische absolute Maßverkörperung besteht aus einem Edelstahlband mit Elastomer-Ferrit-Beschichtung. Das SAS10 ist ein robustes Maßband, das in verschiedenen vorgegebenen Längen erhältlich ist. Es kann vollständig geschützt werden, was es geeignet für den Einsatz in rauen Umgebungen, geprägt durch Öle, Kühlmittelauftrag und Fette, macht.
Merkmale & Vorteile
- Maßbandlänge 1,36 m
- Vollständig geschützt nach IP67
- Kompatibel mit LA11 und LA12 Abtastköpfen
- Hervorragende Unempfindlichkeit gegenüber Ölen, Kühlmitteln und Fett.
- Einfache Installation
Produktdaten
System
- Genauigkeit
- ± 20 μm/m bei 0,2 mm Abtastkopfabstand
- Max. scale length
- 1.36 m
Umwelt
- Temperatur
- Betrieb: -40 °C bis +100 °C, Lagerung: –40 °C to +75 °C
Systemteile
Downloads
- pdfData sheet: LA11 absolute magnetic encoder system (LA11D01)
- pdfData sheet: LA12 Absolute magnetic encoder system (LA12D02)
- pdfData sheet: AS absolute magnetic scale (ASD01)
- zip3D model: Washer for SAS/HMS scales
- zip3D model: LA12 with AS10 and SAS10 Magnetic Scales
- zip3D model: SAS scale lengths
- zip3D model: SAS scale lengths (without cover foil)
- pdfDeclaration of conformity EU cover foils
- pdfDeclaration of conformity EU MS AS WL HM MR FI
- pdfInstallation guide: Table of recommended fastener tightening torques
- pdfTechnical article: Accuracy of absolute linear encoder systems
