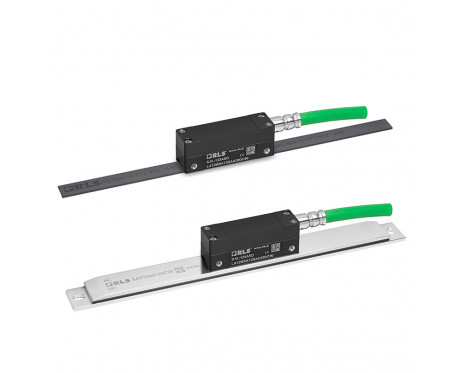

LA12
Absolutes magnetisches Messsystem mit seriellen Kommunikationsprotokollen Mitsubishi, Yaskawa und Fanuc
Das LA11 ist ein vollabsolutes magnetisches Messsystem, das für Motion-Control-Anwendungen zur Positions- und Geschwindigkeitsüberwachung in Regelkreisen entwickelt wurde. Der Abtastkopf des Messsystems ist nach IP67 geschützt und ermöglicht einen zuverlässigen Betrieb mit Auflösungen bis zu 0,244 µm und Unterstützung der seriellen Kommunikationsprotokolle Mitsubishi, Yaskawa und Fanuc.
Merkmale & Vorteile
- Absolutes System
- Serielle Kommunikationsprotokolle Fanuc, Mitsubishi und Yaskawa (Halbduplex, RS-485)
- IP67 (einschließlich Abtastkof und SAS10 Maßverkörperung)
- Auflösung bis 0,244 µm
- Hohe Genauigkeit bis ±20 µm/m
- Robuste Bauweise und hohe EMV-Kompatibilität
- Geeignet für hochdynamische Regelkreise
- Unempfindlich gegenüber Öle, Kühlmittel und Fett.
- Einfache Installation
Produktdaten
System
- Gebertyp
- Linear absolut
- Hysterese
- < 2 μm bei 0,2 mm Abtastkopfabstand
- Max. AS10 scale length
- 16.3 m
- Max. SAS10 scale length
- 1.36 m
Elektrisch
- Position latency
- < 1µs
Anwendungen
Systemteile
Downloads
- pdfData sheet: LA12 Absolute magnetic encoder system (LA12D02)
- pdfData sheet: AS absolute magnetic scale (ASD01)
- pdfTechnical article: Accuracy of absolute linear encoder systems
- zip3D model: LMA10ASC00
- zip3D model: LA12 with AS10 and SAS10 Magnetic Scales
- zip3D model: Vertical cable outlet for Mitsubishi output
- zip3D model: SAS scale lengths
- pdfDeclaration of conformity EU LA12
