LA12

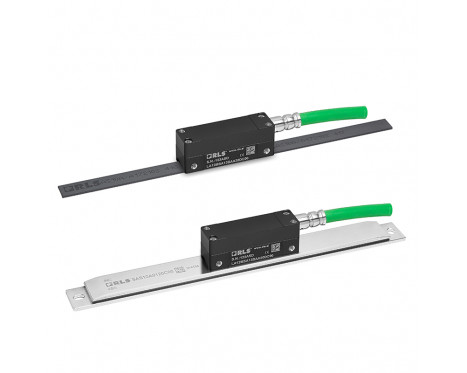

採用 Mitsubishi、Yaskawa 和 Fanuc 序列通訊的 LA12 絕對式磁性編碼器系統
LA12 是一款可做為位置及速度控制迴路回饋元件，並為滿足運動控制相關應用所設計的真正絕對式磁性編碼器系統。編碼器讀頭密封達到 IP67 的防護等級，可提供可靠的作業，解析度最高可達 0.244 µm，並支援 Mitsubishi、Yaskawa 和 Fanuc 序列通訊。
特點與優勢
- 真正絕對式系統
- Fanuc、Mitsubishi 和 Yaskawa 序列通訊協定（半雙工，RS-485）
- IP67（包含讀頭和 SAS10 磁性尺）
- 解析度最高可達 0.244 µm
- 精度最高可達 ±20 µm/m
- 堅固耐用的設計和絕佳的 EMC 相容性
- 適合高動態控制迴路
- 抗由汙、冷卻劑、潤滑油..
- 安裝簡易
產品資料
系統
- 編碼器類型
- 線性絕對式
- 遲滯
- < 2 µm (安裝高度最高至 0.2 mm)
- Max. AS10 scale length
- 16.3 m
- Max. SAS10 scale length
- 1.36 m
電氣
- Position latency
- < 1µs
應用範圍
下載
- pdfData sheet: LA12 Absolute magnetic encoder system (LA12D02)
- pdfData sheet: AS absolute magnetic scale (ASD01)
- pdfTechnical article: Accuracy of absolute linear encoder systems
- zip3D model: LMA10ASC00
- zip3D model: LA12 with AS10 and SAS10 Magnetic Scales
- zip3D model: Vertical cable outlet for Mitsubishi output
- zip3D model: SAS scale lengths
- pdfDeclaration of conformity EU LA12
