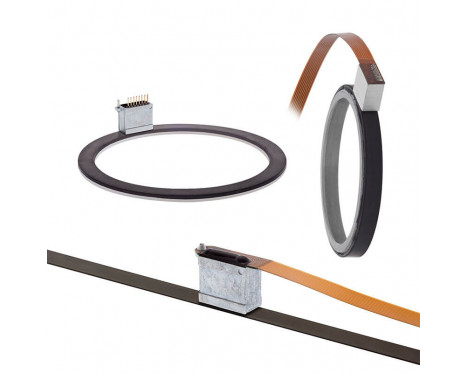

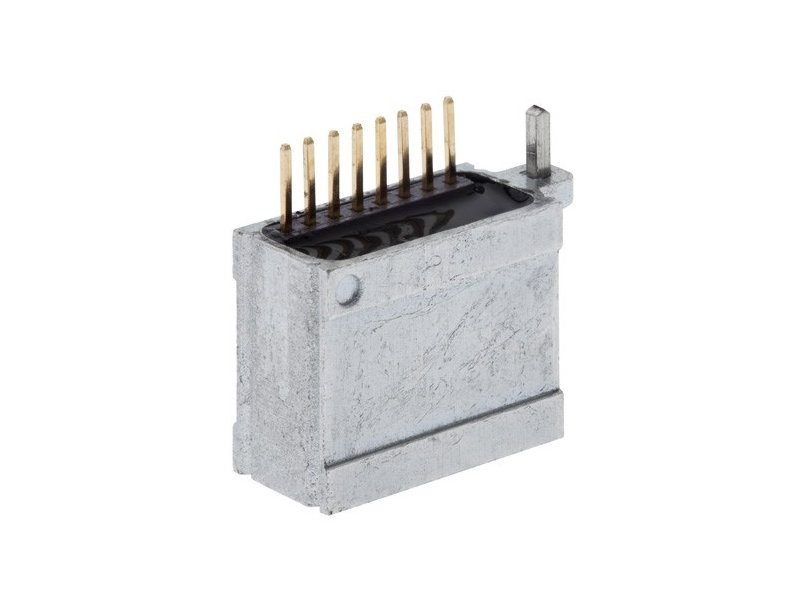

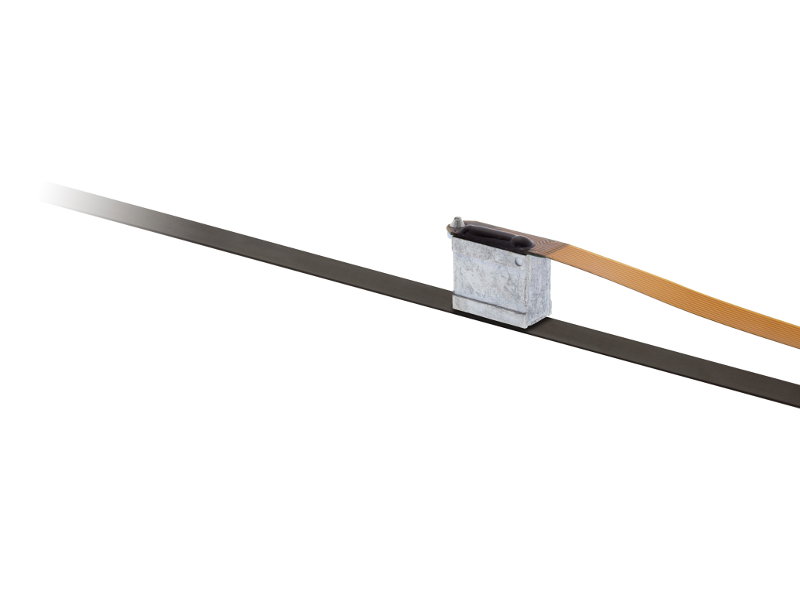

RoLin™ ist ein Komponenten-Messsystem, bestehend aus einem RLM Abtastkopf und einem magnetischen Maßband oder Messring. Es wurde speziell für eingebettete Motion-Control-Anwendungen zur Positionsüberwachung in Regelkreisen entwickelt.

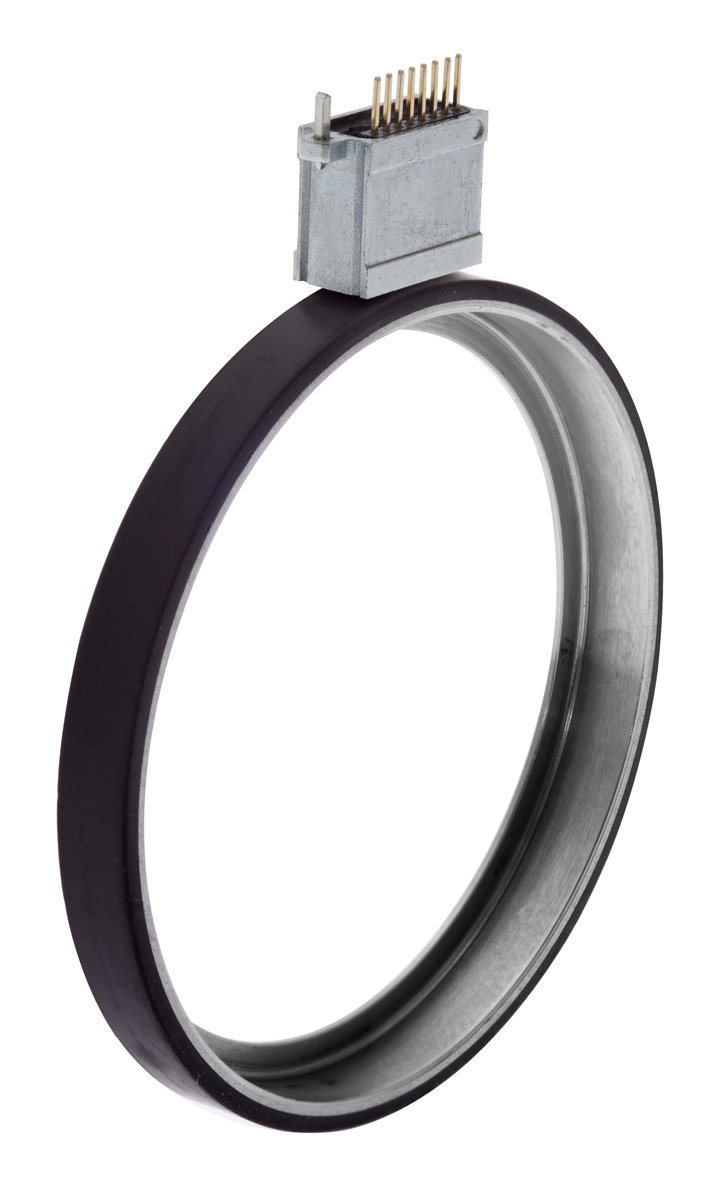

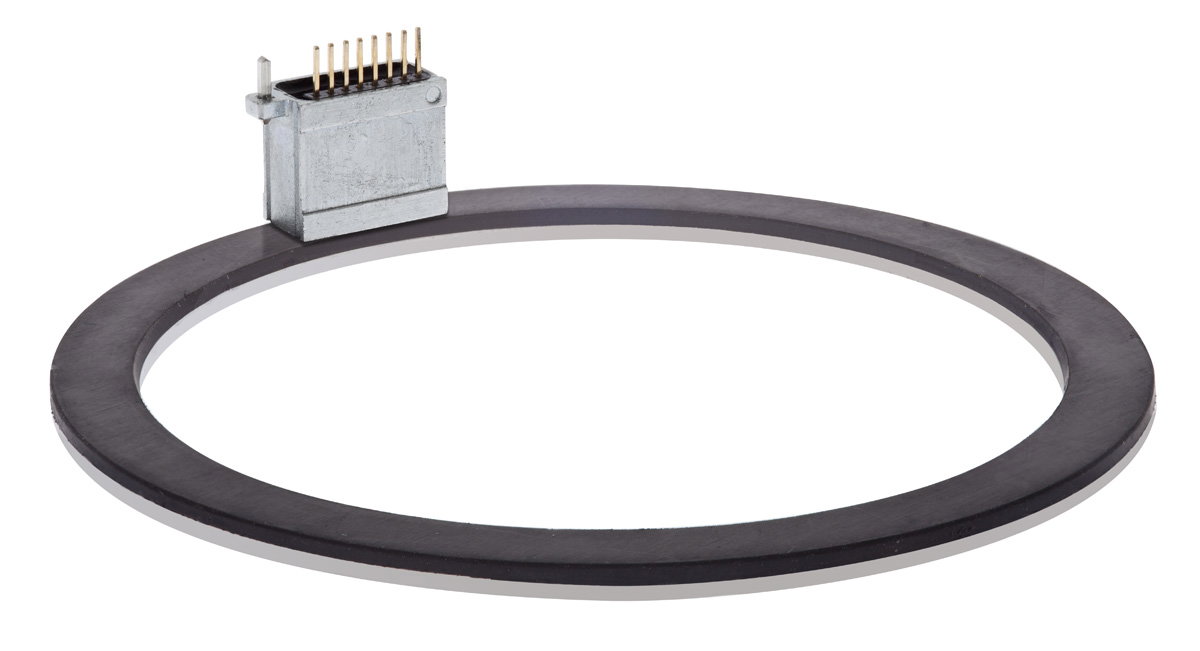

Die Informationsträger werden mit einer Polteilung von 2 mm magnetisiert und ermöglichen somit neben linearen Wegmessungen auch radiale und axiale Winkelmessungen.

Merkmale

  • Inkrementelle Rechtecksignale
  • TTL Ausgangssignal A, B und Index Z
  • Auflösungen von 125 µm bis 0,244 µm

Vorteile

  • Hohe Betriebsgeschwindigkeit
  • Bidirektionale Referenzmarke
  • Hohe Zuverlässigkeit dank berührungsloser Sensortechnologie
  • Wahlweise Anschluss über Pin-Stecker oder Flex-Kabel
  • RoHS-konform
Konfigurieren und kaufen Konfigurieren Datenblatt

Produktdaten

System

Gebertyp
Inkrementell
Art der Messung
Axial, Linear, Radius, Rotativ
Max. Auflösung
13 Bit
Genauigkeit
±40 µm
Systemgenauigkeit
±40 μm/m
Gesamtgenauigkeit
±40 µm
Wiederholgenauigkeit
Besser als eine Einheit der Auflösung (unidirektional)
Hysterese
< 3 μm bei 0,2 mm Abtastkopfabstand
Ausdehnungskoeffizient
~ 17 × 10-6/K
Polteilung
2 mm
Max. interpolation factor
8,192
Maximale Messlänge für MS Maßband
50 m

Elektrisch

Versorgungsspannung
4,75 V bis 5,5 V
Stromaufnahme
< 30mA
Anschluss
8-pol. Flachstecker oder Lötaugen, Flex-Kabel
Ausgangssignale
BiSS-C, Inkrementell, RS422, SSI

Umwelt

RoHS
Erfüllt die EU-Richtlinie 2002/95/EG
Schock (11 ms)
300 m/s2 (IEC 60068-2-27)
Temperatur
Betrieb: -20 °C bis +85 °C (mit Flex-Kabel), -40 °C bis +85 °C (ohne Flex-Kabel), Lagerung: -40 °C bis +85 °C
Vibrationen (55 Hz bis 2000 Hz)
300 m/s2 (IEC 60068-2-6)
Weitere Informationen finden Sie im Datenblatt
