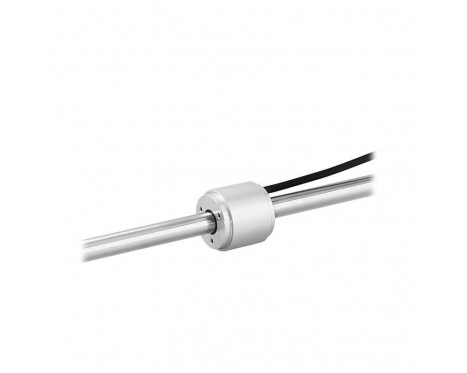

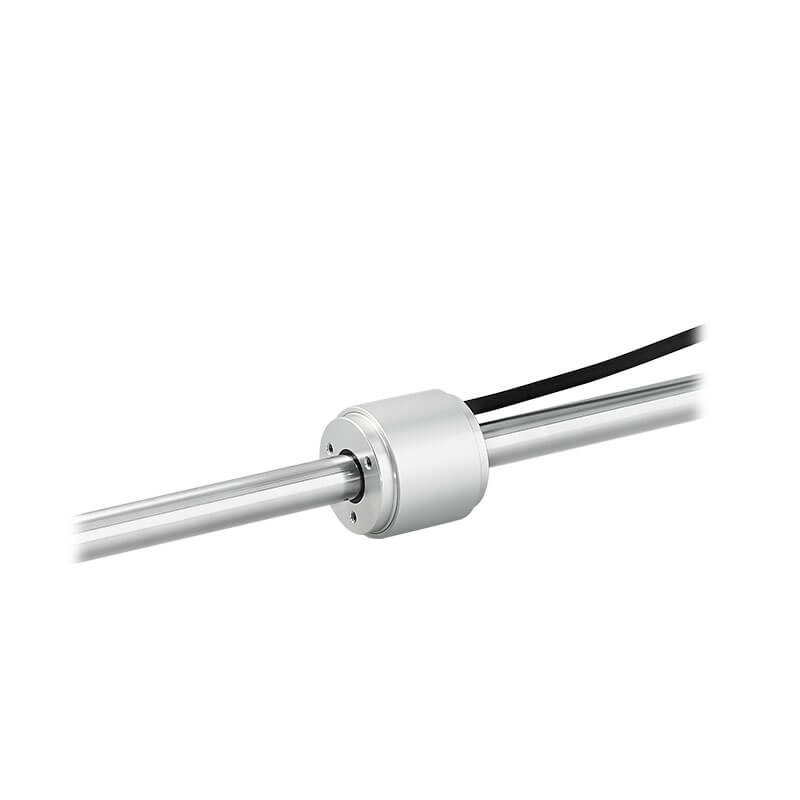

LinACE™

Absolutes magnetisches InAxis Vollwellen-Wegmesssystem

LinACE™ ist ein extrem robustes, zylindrisches Absolut-Wegmesssystem, direkten Integration in den Servomechanismus als Messaufnehmer entwickelt wurde und genaue Messungen mit hervorragender Auflösung und Wiederholpräzision liefert. Es kann als Regelungsgerät eingesetzt oder zur Positions- oder Geschwindigkeitsüberwachung direkt in hydraulische, pneumatische und elektromechanische Aktuatoren sowie Linearmotoren integriert werden.

Merkmale & Vorteile

Auflösung bis 0,5 µm
Messlänge bis zu 450 mm
Genauigkeit bis ±5 µm
Asynchron-serielles, PWM, SSI und BiSS Interface

Integrierte Selbstüberwachung
Integrierte Lager
Kleine Baugröße
Geeignet für hochdynamische Regelkreise

Produktdaten

System

Gebertyp: Vollabsoluter Encoder
Ausgangssignale: Asynchron-seriell, BiSS, PWM, SSI
Auflösung: 0,5 μm, 1 μm, 5 μm, 10 μm
Systemgenauigkeit: Bis ± 5 µm
Maximale Geschwindigkeit: 5 m/s
Wiederholgenauigkeit: Besser als eine Einheit der Auflösung
Hysterese: Geringer als eine Einheit der Auflösung (unbeeinflusst durch mechanische Baugruppe)

Elektrisch

ESD-Schutz: HBM, Klasse 2, max. 2 kV (anschlussseitig)
Versorgungsspannung: 4,5 V bis 5,5 V – Spannung am Abtastkopf. Spannungsabfall über Kabel berücksichtigen
Set-up time: 200 ms (nach Einschaltung)
Stromaufnahme: Typ. 100 mA, max. 120 mA

Umwelt

Luftfeuchtigkeit: 0 bis 70 % nicht kondensierend
Betriebs- und Lagertemperatur: -30 °C bis zu +105 °C (mit hochflexiblem Kabel: -20 °C bis +80 °C)
