概述

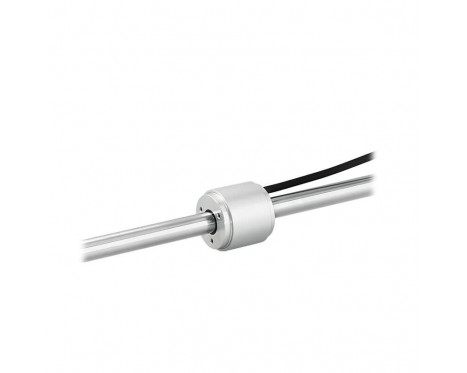

LinACE™是一种极为坚固耐用的绝对式圆柱形直线磁编码器系统,设计用于直接集成到液压、气动、电动机械传动装置和直线电机中,作为位置或速度的反馈元件。

LinACE磁编码器系统适合集成到电动、液压及气动传动装置中,从而在工业和医疗应用中提供运动控制。此外,还提供针对OEM集成的定制设计服务。

特性

  • 分辨率达0.5 μm
  • 测量长度可达450 mm
  • 速度达5 m/s
  • 异步串行RS422通信、PWM、SSI和BiSS接口

优点

  • 真正的绝对式系统
  • 内置自监控功能
  • 非磁化、带编码的镀铬硬轴
  • 带编码的轴,对杂散磁场不敏感
配置并购买 配置 规格手册

产品数据

系统

编码器类型
真正的绝对式编码器
输出
BiSS, PWM, SSI, 异步串行
分辨率
0.5 μm, 1 μm, 5 μm, 10 μm
系统精度
Up to ±5 µm
最高速度
5 m/s
重复精度
优于单位分辨率
磁滞
低于单位分辨率(无机械组件影响)

电气

ESD保护
HBM, Class 2, max. 2 kV (on connection side)
电源电压
4.5 V至5.5 V — 读数头电压。考虑电缆电压降
Set-up time
200 ms(开启后)
电流消耗
典型值100 mA,最大值120 mA

环境

湿度
0至70%非冷凝
IP保护
IP40
工作和存储温度
-30 °C至+105 °C(高柔性电缆:-20 °C至+80 °C)
更多信息请参阅规格手册
