概要

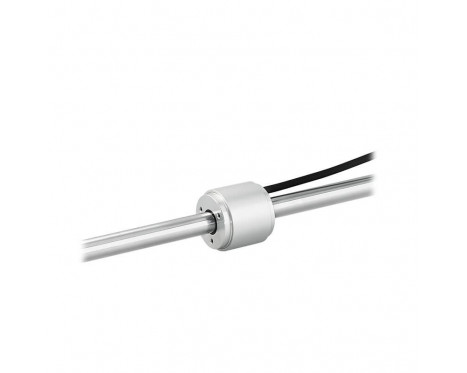

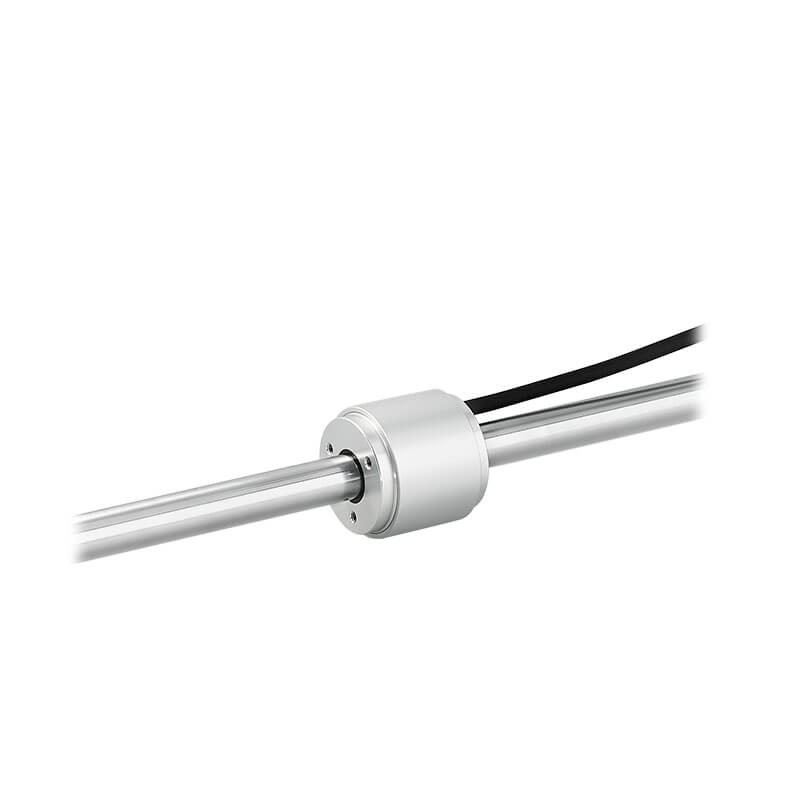

LinACE™ は、堅牢性が極めて高い、円筒形のリニアアブソリュートエンコーダです。

産業分野や医療分野のモーションコントロール用に、位置フィードバック要素や速度フィードバック要素として、油圧アクチュエータ、空気圧アクチュエータ、電気アクチュエータに組み込めます。OEM での組込み用のカスタム設計サービスにも、対応しています。

機能

  • 最高分解能 0.5μm
  • 最大測定長 450mm
  • 最高速度 5m/s
  • 非同期シリアル RS422 通信、PWM、SSI および BiSS インターフェースに対応

メリット

  • 真のアブソリュートシステム
  • 自己診断機能内蔵
  • 非磁性シャフト (硬質クロムコーティング)
  • 漂遊磁場に非反応の、目盛り付きシャフト
構成して購入 Configure データシート

製品データ

システム

エンコーダタイプ
アブソリュートエンコーダ
出力
BiSS, PWM, SSI, 非同期シリアル
分解能
0.5 μm, 1 μm, 5 μm, 10 μm
システム精度
Up to ±5 µm
最高速度
5m/s
繰り返し精度
分解能レベル
ヒステリシス
分解能レベル (機械的な組付けの影響がない場合)

電気

ESD に対する保護
HBM, Class 2, max. 2 kV (on connection side)
供給電圧
4.5V~5.5V (リードヘッド電圧)。ケーブルでの電圧降下を要検討
Set-up time
200ms (電源 ON 後)
電流消費
平均 100 mA、最大 120 mA

環境

湿度
0~70% (結露なきこと)
IP 保護
IP40
動作時/保管時温度
–30℃~+105℃ (フレキシブルフラットケーブル: –20℃~+80℃)
詳細はデータシート参照
