概述

RoLin™
  • RoLin on ring
  • RoLin on vertical ring
RLS product video

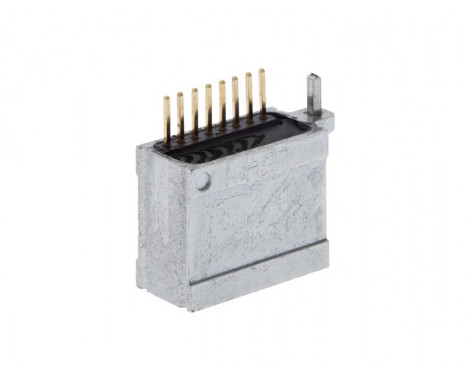

RoLin™是一款元件级编码器，包括一个RLM读数头，以及一个磁栅尺或磁环。它被设计用于嵌入式运动控制应用，作为位置控制回路元件。

信息载体是磁极间距为2 mm的周期性磁栅尺。可径向或轴向读取磁环。

特性

  • 增量方波
  • TTL输出信号A、B和零位Z
  • 分辨率从125 µm到0.244 µm

优点

  • 高速运行
  • 双向参考零位
  • 采用成熟的非接触感应技术，可靠性强
  • 针脚 / 柔性电缆选项
  • 符合RoHS标准
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式
读取类型
径向, 旋转, 直线, 轴向
最大分辨率
13位
精度
±40 µm
系统精度
±40 µm/m
MS磁栅尺精度等级
±40 µm
重复精度
在同一方向运动时优于单位分辨率
磁滞
间隙达0.2 mm时< 3 μm
MS磁栅尺线性膨胀系数
~ 17 × 10-6/K
极距
2 mm
Max. interpolation factor
8,192
MS磁栅尺最大长度
50 m

电气

电源电压
4.75 V至5.5 V
电流消耗
< 30mA
连接
8针薄型插头或焊盘, 柔性电缆
输出
BiSS-C, RS422, SSI, 增量式

环境

RoHS
符合欧盟指令2002/95/EC
冲击 (11 ms)
300 m/s2 (IEC 60068-2-27)
温度
存储：-40 °C至+85 °C, 工作：–20 °C至+85 °C（带柔性电缆），–40 °C至+85 °C（不带柔性电缆）
振动（55 Hz至2000 Hz）
300 m/s2 (IEC 60068-2-6)
更多信息请参阅规格手册

行业

电机 平衡架 医疗 机器人
