Übersicht

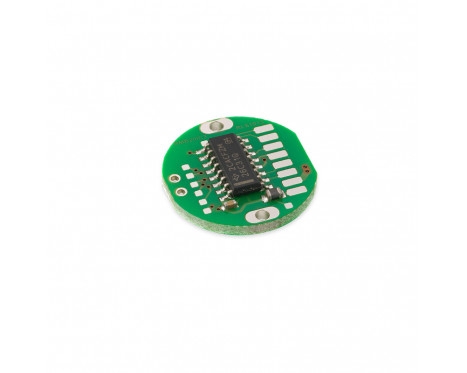

Das RMB20 Drehgeber-Modul bietet die Funktionalität eines RM22 Drehgebers im kompakten Format, geeignet für die kundenspezifische, individuelle Integration. Bei einem Durchmesser von nur 20 mm passt das Modul in viele Miniaturanwendungen.
Merkmale
- Rundes Modul mit 20 mm Durchmesser
- 5 V Spannungsversorgung
- Hohe Drehzahlen bis zu 60.000 U/min
- Absolut – bis 13 Bit-Auflösung (8.192 Impulse pro Umdrehung (cpr))
Vorteile
- Absolute, inkrementelle, lineare und analoge Ausgangssignale nach Industriestandard
- Genauigkeit bis ±0,5°
- RoHS-konform
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Absolut, Inkrementell
Art der Messung
Rotativ
Ausgangssignale
Analog sinusförmig, Binär parallel, Inkrementell, Lineare Spannung, RS422, SSI
Genauigkeit
Bis zu ±0,5°
Maximale Geschwindigkeit
60.000 U/min
Wiederholgenauigkeit
≤ 0,07°
Hysterese
0,18°, 0,45°
Max. interpolation factor
8,192
Elektrisch
Versorgungsspannung
Vdd = 5 V ±5%
Stromaufnahme
Max. 35 mA
Anschluss
Molex 501568-1107 oder Lotäugen (mit großem Durchlass)
Ausgangssignale
Analog sinusförmig, Binär parallel, Inkrementell, Lineare Spannung, RS422, SSI
Umwelt
Betriebs- und Lagertemperatur
-40 °C bis zu +125 °C
RoHS
Erfüllt die EU-Richtlinie 2002/95/EG
Anwendungen
Landwirtschaft
Elektromotoren
Kardanische Aufhängungen
Medizintechnik
Robotertechnik
Serviceroboter
Kollaborierende Roboter (COBOT)
Roboteranzüge (Exoskelette)
Serviceroboter für Privatpersonen
Industrieroboter oder Handlingsysteme
Medizinroboter
