RMB20
旋轉磁性編碼器模組

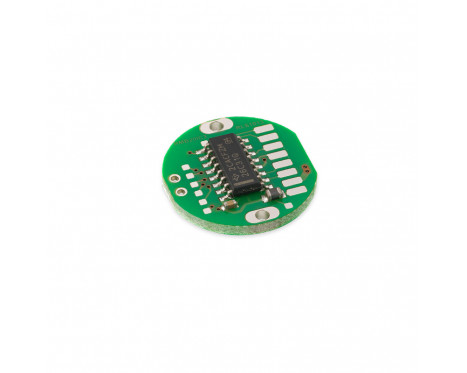

RMB20 編碼器模組以元件輕巧設計提供 RM22 編碼器的功能，方便客戶進行整合。模組的 PCB 直徑僅 20 mm，適合微型設計。
特點與優勢
- 20 mm 直徑圓形模組
- 5 V 電源
- 高速工作速度可達 60,000 rpm
- 絕對式 – 最高 13 位元解析度（每圈 8,192 個計數）
- 工業標準的絕對式、增量式、類比及線性輸出格式
- 精度可達 ±0.5°
- 遵循 RoHS 標準
產品資料
系統
- 編碼器類型
- 絕對式, 增量式
- 讀取類型
- 旋轉
- 輸出
- 類比正弦/餘弦, 二進制平行, 增量式, 線性電壓, RS422, SSI
- 精度
- 最高可達 ±0.5°
- 最高速度
- 60,000 RPM
- 重複性
- ≤0.07°
- 遲滯
- 0.18°, 0.45°
- Max. interpolation factor
- 8,192
電氣
- 供應電壓
- Vdd = 5 V ±5%
- 電流消耗
- 最大 35 mA
- 連接
- Molex 501568-1107 或焊接墊（穿孔）
- 輸出
- 類比正弦/餘弦, 二進制平行, 增量式, 線性電壓, RS422, SSI
環境
- 工作及存放條件
- 最低 -40°C，最高 +125°C
- RoHS
- 符合 EU 指令 2002/95/EC
系統部件
