概述

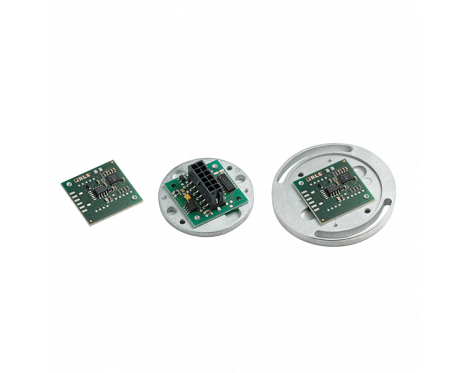

RMB28 / RMF44 编码器模块设计用于OEM大批量直接集成应用。也可以提供低成本28 mm方形PCB,并带有一个插头,方便安装。
RMB28 / RMF44 可用于广泛的应用场合,包括电机控制和工业自动化。
特性
- 28 mm方形模块
- 绝对式 — 分辨率达14位(每转16384个计数)
- 24 V和5 V电源版本
- 高速运行,可达60,000 rpm
优点
- 低成本的OEM集成
- 行业标准的绝对式、增量式、模拟量和线性信号输出格式
- 精度达±0.5°
- 符合RoHS规定
配置并购买
配置
规格手册
产品数据
系统
编码器类型
增量式, 绝对式
读取类型
径向
输出
BiSS-C, RS422, SSI, 增量式, 模拟正弦/余弦, 线性电压, 集电极开路
最大分辨率
14位
精度
达±0.5°
最高速度
60,000 RPM
磁滞
0.18°, 0.45°
Max. interpolation factor
16,384
电气
电源电压
Vdd = 5 V ± 5%, Vdd = 8 V至26 V
电流消耗
13 mA至最大65 mA
输出
BiSS-C, RS422, SSI, 增量式, 模拟正弦/余弦, 线性电压, 集电极开路
环境
工作和存储温度
最低-40 °C,最高+125 °C
RoHS
符合欧盟指令2002/95/EC
