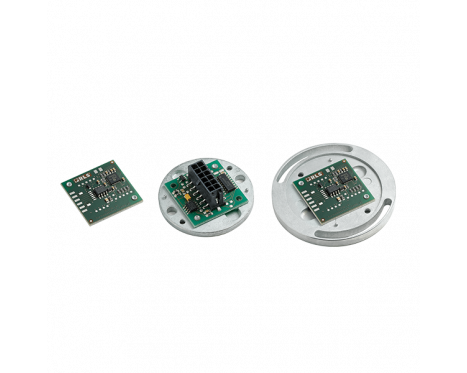

RMB28 / RMF44 / RMF58
磁気式ロータリエンコーダモジュール
RMB28 / RMF44 エンコーダモジュールは、OEM による量産品用です。サイズは 28mm×28mm です。コネクタを付けて、取付けを簡単にすることもできます。
使用例は、モータ制御や産業オートメーションなどです。
特長とメリット
- 28mm×28mm のモジュールサイズ
- アブソリュート: 最高分解能 14bit (16,384cpr)
- 供給電源 24V または 5V
- 最高 60,000rev/min で動作可能
- OEM 先での組込みを想定した低価格品
- 業界標準のアブソリュート、インクリメンタル、アナログ、リニア出力形式に対応
- 最高精度±0.5°
- RoHS 規制準拠
製品データ
システム
- エンコーダタイプ
- アブソリュート, インクリメンタル
- 読取りタイプ
- 径方向
- 出力
- アナログサイン波/コサイン波, BiSS-C, インクリメンタル, リニア電圧, オープンコレクタ, RS422, SSI
- 最高分解能
- 14bit
- 精度
- 最高±0.5°
- 最高速度
- 60,000rev/min
- ヒステリシス
- 0.18°, 0.45°
- Max. interpolation factor
- 16,384
電気
- 供給電圧
- Vdd=5V±5%, Vdd=8V～26V
- 電流消費
- 13mA～65mA
- 出力
- アナログサイン波/コサイン波, BiSS-C, インクリメンタル, リニア電圧, オープンコレクタ, RS422, SSI
環境
- 動作時/保管時温度
- –40℃～+125℃
- RoHS
- EU 指令 2002/95/EC 準拠
