概述

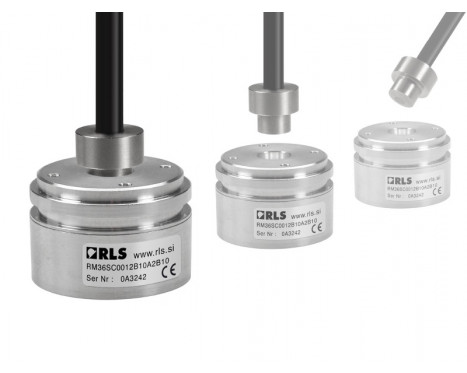

RM36是一款高速磁旋转编码器，可用于恶劣的工业环境。非接触式双部件设计无需密封或轴承，确保了长期可靠性和安装简便。
结构轻巧的编码器本体直径只有36 mm，抗污染能力强，防护等级达IP68。RM36可应用于船舶、医学、印刷、吹炼、工业自动化、金属加工、电机控制及仪表制造等广泛领域。
特性
- 精度达±0.5°
- 高速运行，可达30,000 rpm
- 本体直径为36 mm
- 行业标准的绝对式、增量式和线性信号输出格式
优点
- 优异的抗污染能力，防护等级达IP68
- 非接触、无磨损设计
- 不锈钢本体选项
- 二进制和十进制分辨率选项
- 安装简便
- 低转动惯量
- 符合RoHS规定
配置并购买
配置
规格手册
产品数据
系统
编码器类型
增量式, 绝对式
读取类型
旋转
输出
RS422, SSI, 增量式, 线性电压, 线性电流
最大分辨率
13位
精度
达±0.5°
最高速度
30,000 RPM
磁滞
0.18°
Max. interpolation factor
8,192
电气
最大输出负载
30 mA
Shock (non-operating)
1000 m/s2，6 ms，1/2正弦，EN 60068-2-27:1993 (IEC 68-2-27:1987)
Vibration (operating)
55至2000 Hz时，最大100 m/s2，EN 60068-2-6:1996 (IEC 68-2-6:1995)
电流消耗
< 50 mA
连接
“D”型插头 — 15针散线, “D”型插头 — 9针散线
输出
RS422, SSI, 增量式, 线性电压, 线性电流
机械
质量
编码器单元1 m电缆（无插头）85 g。不锈钢型号160 g。
环境
符合EMC（电磁兼容性）标准
EN 61326
湿度
存储：95%最大相对湿度（非冷凝）(IEC 61010-1), 工作：80%最大相对湿度（非冷凝）(IEC 61010-1)
IP保护
IP64, IP68
RoHS
符合欧盟指令2002/95/EC
