概觀

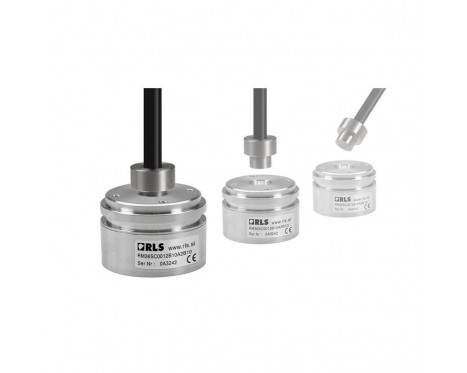

RM36 是一款適合於嚴苛工業環境使用的高速磁性旋轉編碼器。非接觸式雙零件設計可省去密封或軸承的使用需求，確保長久可靠性與安裝簡易性。
小巧的編碼器機體直徑僅 36 mm，且提供高達 IP68 的防護等級。RM36 編碼器的應用廣泛，適用於海洋、醫療、印刷、轉換、工業自動化、金屬加工、電機控制與儀器等領域。
特徵
- 精度可達 ±0.5°
- 高速工作速度可達 30,000 rpm
- 機體直徑 36 mm
- 符合業界標準的絕對式、增量式及線性輸出格式
優點
- IP68 級的傑出抗污能力
- 非接觸式無摩擦設計
- 不鏽鋼機體選項
- 二進制及十進制解析度選項
- 安裝簡易
- 低慣性
- 遵循 RoHS 標準
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
增量式, 絕對式
讀取類型
旋轉
輸出
RS422, SSI, 增量式, 線性電壓, 線性電流
最大解析度
13 位元
精度
最高可達 ±0.5°
最高速度
30,000 RPM
遲滯
0.18°
Max. interpolation factor
8,192
電氣
最大輸出負載
30 mA
Shock (non-operating)
1000 m/s2, 6 ms, 1/2 sine EN 60068-2-27:1993 (IEC 68-2-27:1987)
Vibration (operating)
100 m/s2 最大 55 至 2000 Hz EN 60068-2-6:1996 (IEC 68-2-6:1995)
電流消耗
< 50 mA
連接
「D」型連接器 - 15 針飛線, 「D」型連接器 - 9 針飛線
輸出
RS422, SSI, 增量式, 線性電壓, 線性電流
機械
質量
編碼器裝置 1 m 纜線（無連接器）85 g。不鏽鋼版本 160 g。
環境
EMC 符合性
EN 61326
濕度
存放條件：95 % 最大相對濕度（未凝結）(IEC 61010--1), 工作溫度：80% 最大相對濕度（未凝結）(IEC 61010--1)
IP 防護等級
IP64, IP68
RoHS
符合 EU 指令 2002/95/EC
