RM36

Magnetisches Winkelmesssystem

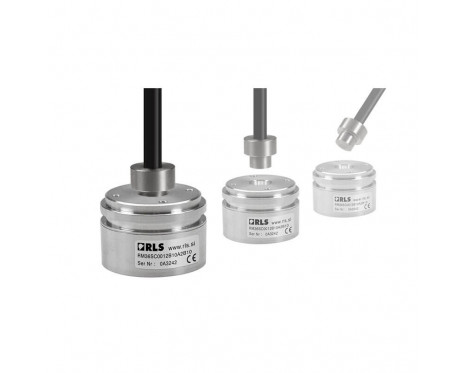

Das RM36 ist ein berührungsloses magnetisches Winkelmesssystem für hohe Betriebsgeschwindigkeiten unter rauen Umgebungsbedingungen. Das berührungslose Design eliminiert die Notwendigkeit von Dichtungen oder Lagern und stellt hohe Zuverlässigkeit bei einfacher Installation sicher.

Das kompakte Geber-Gehäuse misst nur 36 mm im Durchmesser und ist nach IP68 geschützt. Das RM36 kann in einem breiten Spektrum an möglichen Anwendungen wie Medizintechnik, Druckindustrie, Automation, Handling, Steuerungstechnik und Gerätetechnik zum Einsatz kommen.

Merkmale & Vorteile

Genauigkeit bis ±0,5°
Hohe Drehzahlen bis zu 30.000 U/min
36 mm Gehäusedurchmesser
Absolute, inkrementelle und lineare Ausgangssignale nach Industriestandard

Hervorragend geschützt nach IP68, für den Einsatz in rauer Umgebung (optional)
Berührungsloses, reibungsfreies Design
Edelstahlgehäuse-Option
Wahlweise binäre und dezimale Auflösungen
Einfache Installation
Geringe Trägheit
RoHS-konform

Produktdaten

System

Gebertyp: Absolut, Inkrementell
Art der Messung: Rotativ
Ausgangssignale: Inkrementell, Linearer Strom, Lineare Spannung, RS422, SSI
Max. Auflösung: 13 Bit
Genauigkeit: Bis zu ±0,5°
Maximale Geschwindigkeit: 30.000 U/min
Hysterese: 0,18°
Max. interpolation factor: 8,192

Elektrisch

Max. Ausgangsstrom: 30 mA
Shock (non-operating): 1000 m/s^², 6 ms, ½ Sinus EN 60068-2-27:1993 (IEC 68-2-27:1987)
Vibration (operating): Max. 100 m/² max. bei 55 bis 2000 Hz EN 60068-2-6:1996 (IEC 68-2-6:1995)
Stromaufnahme: < 50 mA
Anschluss: 15-pol. SUB-D Stecker, offenes Kabelende, 9-pol. SUB-D Stecker, offenes Kabelende
Ausgangssignale: Inkrementell, Linearer Strom, Lineare Spannung, RS422, SSI

Mechanisch

Gewicht: Drehgeber mit 1 m Kabel (ohne Stecke) = 85 g. Ausführung in rostfreiem Stahl = 160 g.

Umwelt

EMV-Konformität: EN 61326
Luftfeuchtigkeit: Betrieb: Max. 80 % relative Luftfeuchtigkeit (nicht kondensierend) (IEC 61010-1), Lagerung: Max. 95 % relative Luftfeuchtigkeit (nicht kondensierend) (IEC 61010-1)
RoHS: Erfüllt die EU-Richtlinie 2002/95/EG
