개요

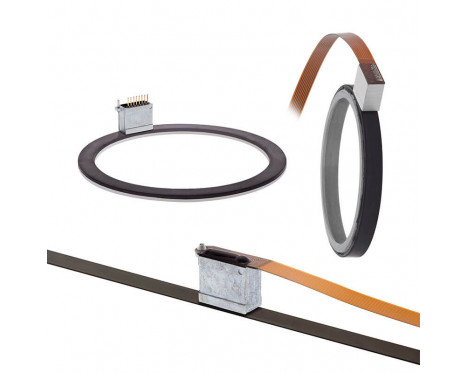

RoLin™은 RLM 판독헤드와 마그네틱 스케일 또는 링으로 구성된 부품 형태의 엔코더입니다. 임베디드 모션 제어 분야에서 위치 제어 루프 요소로 사용할 목적으로 설계되었습니다.

절대 위치 정보는 주기적으로 자화된 스케일로, 자극 간격이 2 mm입니다. 링의 원심 방향 혹은 축 방향 판독이 가능합니다.

기능

  • 증분형 직각 위상
  • TTL 출력 신호A, B 및 인덱스 Z
  • 분해능 범위 125µm ~ 0.244 µm

이점

  • 고속 작동
  • 양방향 레퍼런스 마크
  • 입증된 비접촉식 감지 기술이 제공하는 높은 신뢰성
  • 핀 / 연성 옵션
  • RoHS 준수
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
증분
판독 유형
로터리, 리니어, 원심 방향, 축 방향
최대 분해능
13비트
정확도
±40 µm
시스템 정확도
±40 µm/m
MS 스케일의 정확도 등급
±40 µm
반복정도
동일 방향으로 이동을 위해 분해능 단위 이상
자기이력 현상
< 3 μm, 최대 설치 높이 0.2 mm
MS 스케일의 선형 팽창계수
~ 17 × 10-6/K
자극 간격
2 mm
Max. interpolation factor
8,192
MS 스케일의 최대 길이
50 m

전기

공급 전압
4.75 V ~ 5.5 V
전류 소모
< 30mA
연결
8핀 로우 프로파일 커넥터 또는 솔더링 패드, 연성 케이블
출력
BiSS-C, RS422, SSI, 증분

환경

RoHS
EU 지시문 2002/95/EC 준수
충격(11 ms)
300 m/s2 (IEC 60068-2-27)
온도
보관 시: -40 °C ~ +85 °C, 작동 시: –20 °C ~ +85 °C(플렉스 케이블 포함), –40 °C ~ +85 °C(플렉스 케이블 제외)
진동(55 Hz ~ 2000 Hz)
300 m/s2 (IEC 60068-2-6)
데이터 시트의 추가 정보
