개요

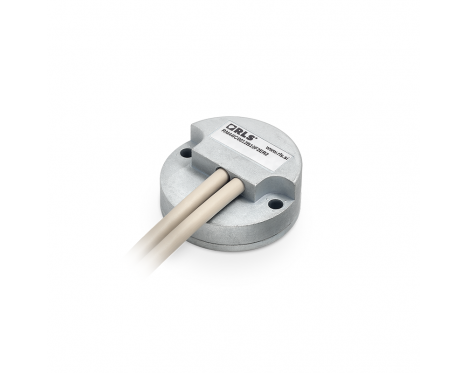

The RM44 / RM58 is a non-contact magnetic encoder with two independent outputs and no common connections between two devices. The redundancy is realized only on the sensor and driver side. The encoder uses only one magnet (D7xH4 mm). The encoders are suitable for demanding applications that require a higher level of safety.

기능

  • Accuracy to ±0.5°
  • Dual incremental outputs
  • Resolution up to 4,096 cpr
  • 5 V power supply versions
  • High speed

이점

  • Redundancy for safety applications
  • Industry standard output formats
  • Excellent degree of protection to IP68
  • For high volume OEM applications


구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
Incremental (for other outputs contact RLS)
판독 유형
로터리
최대 분해능
12비트
정확도
최대 ±0.5°
최대 속도
30,000 RPM

전기

공급 전압
5 V
전류 소모
Typ. 30mA for each encoder
출력
Encoder 1: A B Z, RS422 line driver
Encoder 2: A B Z, RS422 line driver

기계

엔코더 하우징 소재
Zamak
자석 소재
SmCo (Sm2Co17), NiCuNi 코팅
최대 케이블 길이
10 m

환경

EMC 준수
EN 61326
IP 보호
Up to IP68
온도
Operating: RM: –40 °C to +125 °C (IP64), RM: –40 °C to +85 °C (IP68)
