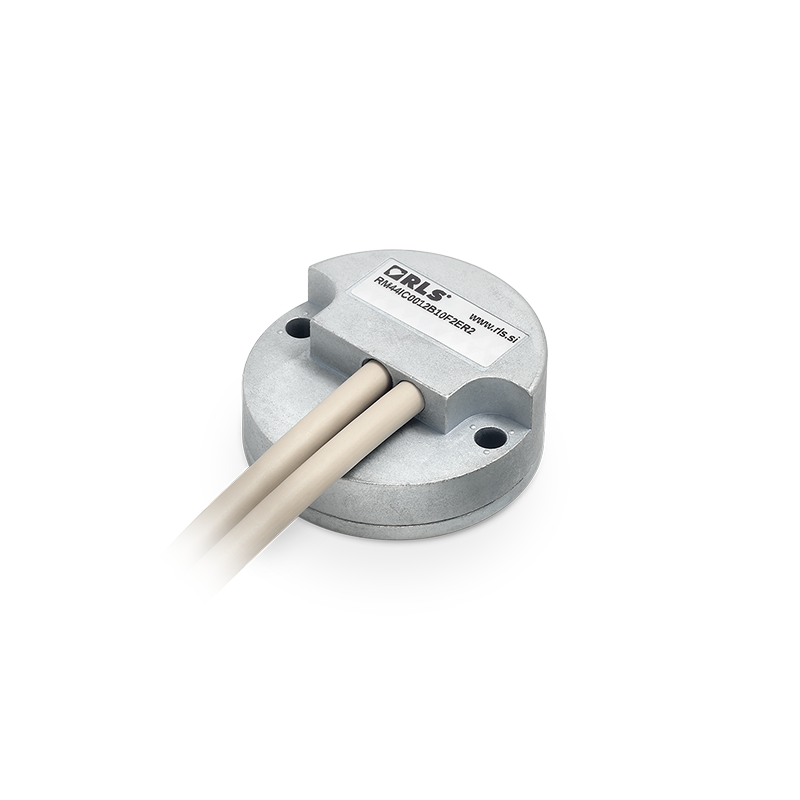

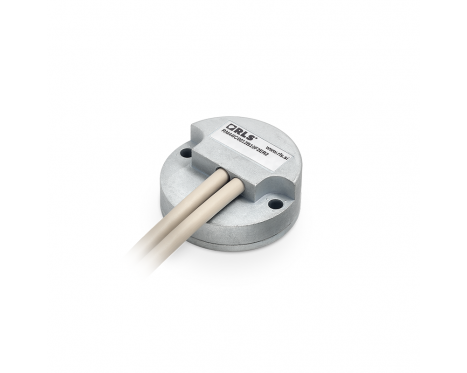

RM44/RM58 OnAxis™ リダンダント
インクリメンタルエンコーダ
RM44/RM58 は、互いに独立した 2 個の機器に信号を 2 点に分けて出力する非接触磁気式エンコーダです。冗長性は、センサーおよびドライバでのみ確保されます。使用する磁石は 1 個です (D7×H4mm)。高い安全性が求められる用途に最適です。
特長とメリット
- 最高精度±0.5°
- デュアルインクリメンタル出力
- 最高分解能 4,096cpr
- 供給電源 5V
- 高速
- 安全のための冗長性
- 業界標準の出力形式
- IP68 準拠の優れた防水防塵性能
- 量産 OEM 用
製品データ
システム
- エンコーダタイプ
- インクリメンタル (他の出力については RLS までお問い合わせください)
- 読取りタイプ
- ロータリ
- 最高分解能
- 12bit
- 精度
- 最高±0.5°
- 最高速度
- 30,000rev/min
電気
- 供給電圧
- 5V
- 電流消費
- 各エンコーダで平均 30mA
- 出力
- エンコーダ 1: A B Z、RS422 ラインドライバ
エンコーダ 2: A B Z、RS422 ラインドライバ
機械
- エンコーダハウジングの材質
- ザマック
- 磁石の材質
- SmCo (Sm2Co17)、ニッケル-銅-ニッケル (Ni-Cu-Ni) コーティング
- 最大ケーブル長
- 10m
環境
- EMC 準拠
- EN 61326
- 温度
- 動作時: RM: –40℃～+125℃ (IP64)、RM: –40℃～+85℃ (IP68)
