概述

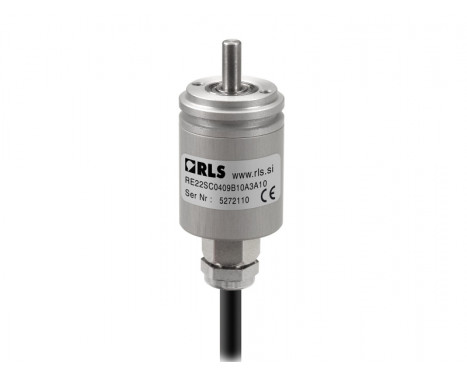

RE22是结构轻巧的高速磁旋转编码器,可用于恶劣的环境。传统的设计允许方便地加装到现有机器上。
结构轻巧的编码器本体直径只有22 mm,抗污染能力强,防护等级达IP53。RE22可应用于船舶、医学、印刷、吹炼、工业自动化、金属加工及仪表制造等广泛领域。
特性
- 电源5 V
- 精度达±0.3°
- 高速运行,可达30,000 rpm
- 结构紧凑 — 本体直径为22 mm
优点
- 行业标准的绝对式、增量式和模拟输出格式
- 集成方便
- 符合RoHS规定
配置并购买
配置
规格手册
产品数据
系统
读取类型
旋转
最大分辨率
13位
精度
±0.3°
最高速度
30,000 RPM
电气
电源电压
Vdd = 5 V ± 5%
连接
“D”型插头 — 9针散线
输出
SSI, 增量式, 模拟正弦/余弦, 线性电压
机械
质量
编码器单元1 m电缆(无插头)IP53轴向电缆68 g,侧面电缆60 g。
环境
符合EMC(电磁兼容性)标准
EN 61326
IP保护
IP53
温度
工作:-40 °C至+120 °C
应用
