概觀

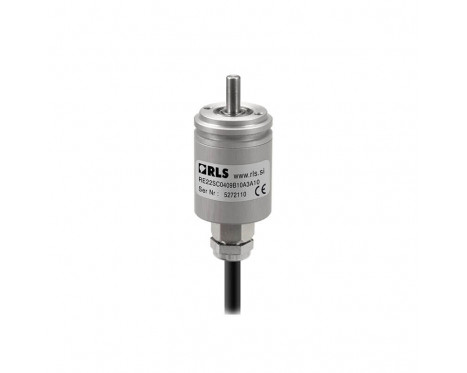

RE22 是一款適合於嚴苛環境使用的精巧型高速旋轉磁性編碼器。採用傳統設計,能輕鬆與現有的機台進行整合。

小巧的編碼器機體直徑僅 22 mm,且提供高達 IP68 的防護等級。RE22 編碼器的應用廣泛,適用於海洋、醫療、印刷、轉換、工業自動化、金屬加工與儀器等領域。

特徵

  • IP68 級的傑出抗污能力
  • 電源 5 V
  • 精度可達 ±0.3°
  • 高速工作速度可達 30,000 rpm
  • 小巧 – 22 mm 直徑本體

優點

  • IP68 級的傑出抗污能力
  • 符合業界標準的絕對式、增量式及類比輸出格式
  • 輕鬆整合
  • 遵循 RoHS 標準(無鉛)
配置與購買 Configure 規格資料表

產品資料

系統

讀取類型
旋轉
最大解析度
13 位元
精度
±0.3°
最高速度
30,000 RPM

電氣

供應電壓
Vdd = 5 V ±5%
連接
「D」型連接器 - 9 針飛線
輸出
SSI, 增量式, 線性電壓, 類比正弦/餘弦

機械

質量
編碼器裝置 1 m 纜線(無連接器)IP53 軸向纜線 68 g,側邊纜線 60 g。IP64/IP68 軸向纜線 73 g。

環境

EMC 符合性
EN 61326
IP 防護等級
IP53, IP64, IP68
溫度
工作溫度:–40 °C 至 +120 °C
規格資料表提供詳細資訊
