AksIM-4™大磁环
离轴绝对式磁旋转编码器
AksIM-4™是一种非接触式高性能离轴绝对式磁旋转编码器，适合安装空间受限的应用及具有较大直径的系统。该磁编码器具备大中孔、绝对式功能和高精度的特点，适合许多应用。

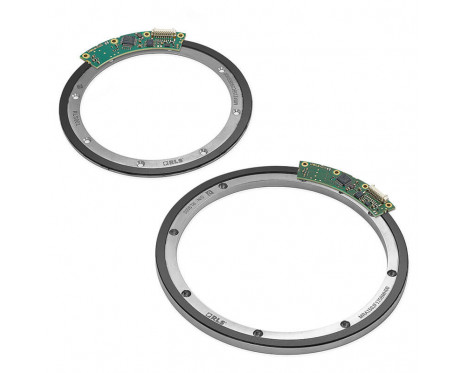

AksIM-4™磁编码器系统包含一个轴向磁化的圆环和一个读数头。该磁编码器配备BiSS通信接口，提供每转达21位的二进制分辨率，具有非常高的精度。
特点与优势
- 真正的绝对式系统
- 定制磁传感器ASIC
- 自校准选项
- 分辨率高达21位
- 高精度
- 高重复性
- 轻薄小巧，非接触式
- 高速运行
- 内置状态LED指示灯
产品数据
系统
- 编码器类型
- 真正的绝对式编码器
- 读取类型
- 轴向, 旋转
- 分辨率
- 20 bit and 21 bit
- 磁滞
- 低于单位分辨率
电气
- 电源电压
- 4.5 V至5.5 V（插头处）
- Set-up time
- 100 ms（电源电压达到规格范围后，第一个数据准备就绪），最差情况：200 ms
机械
- 可用磁环大小（外径）
- 115 mm, 150 mm
环境
- 湿度
- 至70%（允许冷凝）
- 工作和存储温度
- -40 °C至+105 °C
系统部件
