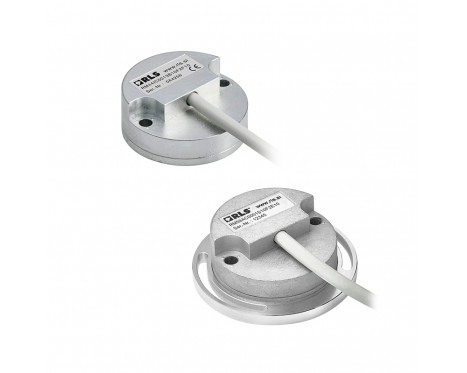

The RM44 / RM58 is an encoder for mounting on electric motors or other devices for measuring shaft position and speed. The solid metal housing offers highest IP protection classes, high EMC immunity, an extended operating temperature range and best possible shock and vibration resistance. Output signals are provided in industry standard absolute, incremental, analogue sinusoidal and linear voltage formats.

Resolutions of up to 13 bits absolute SSI and/or 8,192 counts per revolution incremental for 5 V or 24 V power supply are available.

The RM44 / RM58 with external zeroing is designed for setting the encoder zero position by using a zero pen. It is designed for a supply voltage of 5 V only.

기능

  • High speed operation to 30,000 rpm
  • Absolute - to 13 bit resolution (8192 counts per revolution)
  • Industry standard absolute (SSI, BiSS C), incremental and analogue output formats
  • Accuracy to ±0.5°
  • Power supply 5 V or 24 V

이점

  • Low cost for OEM integration
  • Excellent immunity to IP68
  • Non-contact, frictionless design
  • Simple installation
  • RoHS compliant
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
절대, 증분
판독 유형
로터리
출력
RS422, SSI, 선형 전압, 아날로그 사인/코사인, 오픈 콜렉터, 증분, 푸시-풀
최대 분해능
13비트
정확도
최대 ±0.5°
자기이력 현상
0.18°
Max. interpolation factor
8,192

전기

공급 전압
전류 소모
13 mA ~ 50 mA
연결
플라잉 리드
출력
RS422, SSI, 선형 전압, 아날로그 사인/코사인, 오픈 콜렉터, 증분, 푸시-풀

기계

질량
엔코더 장치 1 m 케이블(커넥터 없음) IP64 112 g, IP68 129 g.

환경

EMC 준수
EN 61326
IP 보호
IP64, IP68
RoHS
EU 지시문 2002/95/EC 준수
온도
데이터 시트의 추가 정보
