概要

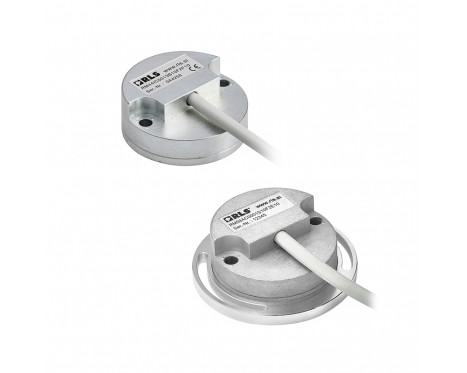

The RM44 / RM58 is an encoder for mounting on electric motors or other devices for measuring shaft position and speed. The solid metal housing offers highest IP protection classes, high EMC immunity, an extended operating temperature range and best possible shock and vibration resistance. Output signals are provided in industry standard absolute, incremental, analogue sinusoidal and linear voltage formats.

Resolutions of up to 13 bits absolute SSI and/or 8,192 counts per revolution incremental for 5 V or 24 V power supply are available.

The RM44 / RM58 with external zeroing is designed for setting the encoder zero position by using a zero pen. It is designed for a supply voltage of 5 V only.

機能

  • High speed operation to 30,000 rpm
  • Absolute - to 13 bit resolution (8192 counts per revolution)
  • Industry standard absolute (SSI, BiSS C), incremental and analogue output formats
  • Accuracy to ±0.5°
  • Power supply 5 V or 24 V

メリット

  • Low cost for OEM integration
  • Excellent immunity to IP68
  • Non-contact, frictionless design
  • Simple installation
  • RoHS compliant
構成して購入 Configure データシート

製品データ

システム

エンコーダタイプ
アブソリュート, インクリメンタル
読取りタイプ
ロータリ
出力
RS422, SSI, アナログサイン波/コサイン波, インクリメンタル, オープンコレクタ, プッシュプル, リニア電圧
最高分解能
13bit
精度
最高±0.5°
ヒステリシス
0.18°
Max. interpolation factor
8,192

電気

供給電圧
電流消費
13mA~50mA
接続
フライングリード
出力
RS422, SSI, アナログサイン波/コサイン波, インクリメンタル, オープンコレクタ, プッシュプル, リニア電圧

機械

質量
エンコーダユニット 1m ケーブル (コネクタなし) IP64 112g、IP68 129g

環境

EMC 準拠
EN 61326
IP 保護
IP64, IP68
RoHS
EU 指令 2002/95/EC 準拠
温度
詳細はデータシート参照
