개요

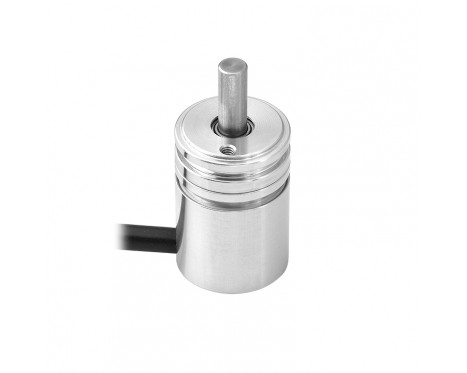

The RE16 is a compact, sealed, miniature, high speed rotary magnetic encoder designed for use in space limited applications. The encoder body is just 16 mm in diameter in aluminum housing.

기능

  • Super small size – 16 mm diameter body
  • 5 V power supply versions
  • Industry standard incremental, SSI and linear voltage output formats

이점

  • Non-contact, frictionless design
  • High speed operation up to 30,000 rpm
  • Accuracy ±0.3°
  • RoHS compliant
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
절대, 증분
정확도
±0.3°
최대 속도
30,000 RPM
자기이력 현상
0.17°

전기

공급 전압
5 V

기계

엔코더 하우징 소재
알루미늄
질량
33 g (with 1m long cable)
최대 케이블 길이
10 m

환경

IP 보호
IP67 on electronic side, IP40 on mechanical side
작동 및 보관 온도
-40 °C to +125 °C
데이터 시트의 추가 정보

응용 분야

다운로드

US$13.02
