Übersicht

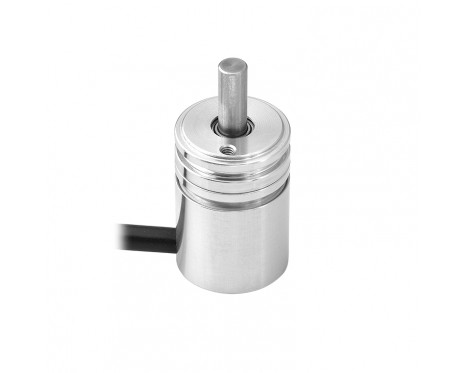

Der RE18 ist ein kompakter, gekapselter, winziger Drehgeber für hohe Betriebsgeschwindigkeiten und Anwendungen mit begrenzten Platzverhältnissen. Das Drehgebergehäuse aus Aluminium hat nur einen Durchmesser von 16 mm.

Merkmale

  • Extrem kleine Ausführung – 16 mm Gehäusedurchmesser
  • Version mit 5 V Spannungsversorgung
  • Inkremental, SSI und lineare Spannung, Ausgangssignale nach Industriestandard

Vorteile

  • Hohe Drehzahlen bis zu 30.000 U/min
  • Genauigkeit ±0,3°
  • RoHS-konform
Konfigurieren und kaufen Konfigurieren Datenblatt

Produktdaten

System

Gebertyp
Absolut, Inkrementell
Genauigkeit
±0.3°
Maximale Geschwindigkeit
30.000 U/min
Hysterese
0.17°

Elektrisch

Versorgungsspannung
5 V

Mechanisch

Material des Drehgebergehäuses
Aluminium
Gewicht
33 g (mit 1 m langem Kabel)
Max. Kabellänge
10 m

Umwelt

IP-Schutz
IP67 für Elektronik, IP40 für Mechanik
Betriebs- und Lagertemperatur
-30 °C bis +125 °C
Weitere Informationen finden Sie im Datenblatt
